オリジナルCLASS-D アンプキット組み立て説明

はじめに

まずは組み立てて音を出してみましょう。数個の部品を取り付けるだけで音が鳴らせるようになります。
音を鳴らすために必要な（キット以外の）機材は以下の通りです。

■ 音源

■ ステレオ接続ケーブル

■ ACアダプタ

■ スピーカー

本キットには、以下の部品が含まれています。

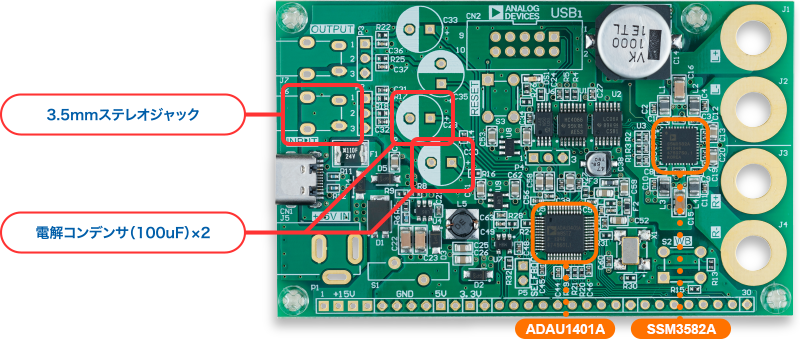

キットではいくつかの部品をハンダ付けする必要があります。下図の赤枠で囲ったところに、それぞれの部品をハンダ付けしてください。
また、電解コンデンサには極性があります。シルクの白いほうがマイナス（-）側です。

DC入力ジャックとポリスイッチを、図の赤枠部分にハンダ付けします。

次にバナナジャックを取り付けます。
こちらはハンダ付けをしても良いですし、バナナジャックに付属しているナットで基板を締め付ける方法でも問題ありません。
また、ハンダ付け用のペグ（薄い板状の金属）は不要であれば外してください。

完成すると、このようになります。

アンプが完成しましたので、音を鳴らしてみましょう。
