PULSAR®シリーズA/Dコンバータ（ADC）評価用キット
PULSAR®シリーズA/Dコンバータ（ADC）評価用キット
PulSAR評価用ツールは、アナログ・デバイセズ（ADI）の14～18ビット、高分解能、電荷再分配式SAR（逐次比較型）ADC製品のテスト／評価に最適となっています。通常、この評価用ツールはデバイス専用の評価用ボード（例えばEVAL-AD7621CBZなど）、キャプチャ・ボード（EVAL-CED1Z）、それにソフトウェアの実行可能バージョンのPCから構成されます。これらのツールを使って、時間領域（Time Domain）と周波数領域（Frequency Domain）の両方で、コンバータのDC性能とAC性能を測定できます。PulSAR評価用キットは以下の作業に最適です。
現在データ・キャプチャ・ボードには、USBベースのEVAL-CED1Zとパラレル・ポート・ベースのEVAL-CONTROL BRDxZ （x は 2または3）の2つの製品があります。両方のキャプチャ・ボードはともども、多くの製品をサポートしていますが、PCのパラレル・ポートで問題が発生する可能性があるため、USBベースのCEDボードのご利用を推奨いたします。
PulSAR評価用ボード／USB対応のコンバータ評価＆開発キャプチャ・ボード（CED）
- 評価用ソフトウェアを使ってPulSAR ADCを短時間で評価します。
- 最終ハードウェア構成のためのブレッド・ボーディングを行います。
- スタンドアロンのボードを使って最終システムをデバッグします。
- Labviewを使って特定のソフトウェア・アプリケーションを開発します。
現在データ・キャプチャ・ボードには、USBベースのEVAL-CED1Zとパラレル・ポート・ベースのEVAL-CONTROL BRDxZ （x は 2または3）の2つの製品があります。両方のキャプチャ・ボードはともども、多くの製品をサポートしていますが、PCのパラレル・ポートで問題が発生する可能性があるため、USBベースのCEDボードのご利用を推奨いたします。

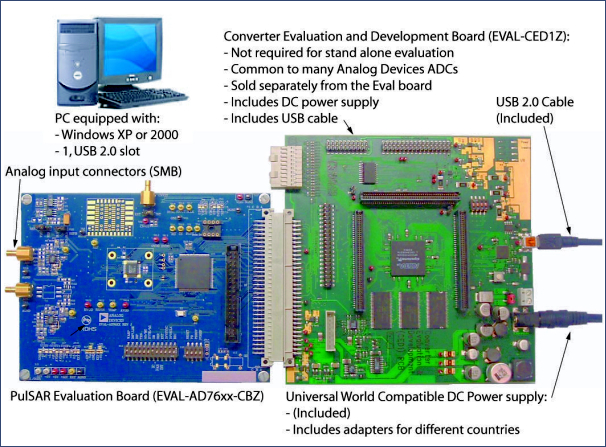

PulSAR評価用ボード／USB対応のコンバータ評価＆開発キャプチャ・ボード（CED）
コンバータ評価＆開発ボード（EVAL-CED1Z）のソフトウェアと技術資料

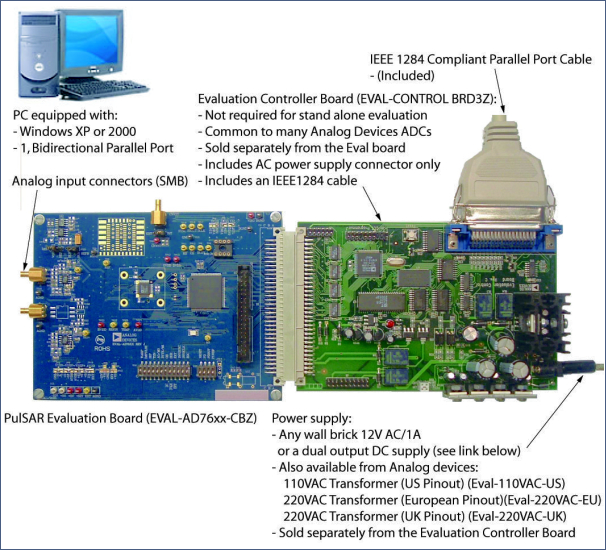

PulSARシリーズ評価用ボード／評価用コントロール・ボード（EVAL-CONTROL BRDxZ）、パラレル・インターフェースをベースとしたキャプチャ・ボード
評価用コントローラ・ボード (EVAL-CONTROL BRD3Z)のソフトウェアと技術資料
新製品! PulSARシリーズ用パラレル・ポート・ツール
PCの製造メーカはパラレル・ポートを別構成としているため、これらのユーザ・ガイドは、PulSAR評価用ボード用として使う特別な構成の手掛かりを与えてくれます。ユーザーガイドに説明されているPCのパラレル・ポート設定を決めるには、PortTestは有益なプログラムです。
- PulSAR to ECB ユーザーガイド (英語版：pdf)
- Parallel Port Test (zip)
PulSAR評価用ボードの詳しい技術資料を選ぶ:
| Part | Throughput | Res (bits) | User's Guides |
For Use With |
| AD7610 | 250 kSPS |
16 |
EVAL-AD76XXCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7612 | 750 kSPS | 16 | EVAL-AD76XXCBZ (pdf) | EVAL-CONTROL BRD3Z |
| AD7621 | 3 MSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7623 |
1.33 MSPS |
16 |
EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7625 | 5 MSPS | 16 | EVAL-AD7625/AD7626EDZ (pdf) | EVAL-CED1Z |
| AD7626 | 10 MSPS | 16 | EVAL-AD7625/AD7626EDZ (pdf) | EVAL-CED1Z |
| AD7631 | 250 kSPS | 18 | EVAL-AD76XXCBZ (pdf) | EVAL-CONTROL BRD3Z |
| AD7634 |
670 kSPS | 18 | EVAL-AD76XXCBZ (pdf) | EVAL-CONTROL BRD3Z |
| AD7641 |
2 MSPS | 18 |
EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7643 | 1.25 MSPS | 18 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7650 | 570 kSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7651 | 100 kSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7652 | 500 kSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7653 | 1 MSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7660 | 100 kSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7661 | 100 kSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7663 | 250 kSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7665 | 570 kSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7666 | 500 kSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7667 | 1 MSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7671 | 1 MSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7674 | 800 kSPS | 18 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7675 | 100 kSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7676 |
500 kSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7677 | 1 MSPS | 16 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7678 | 100 kSPS | 18 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7679 | 570 kSPS | 18 | EVAL-AD76XXEDZ (pdf) EVAL-AD76XXCBZ (pdf) |
EVAL-CED1Z EVAL-CONTROL BRD3Z |
| AD7682 | 250 kSPS | 16 | EVAL-AD76MUXEDZ (pdf) | EVAL-CED1Z |
| AD7683 | 100 kSPS | 16 | EVAL-AD768XCBZ (pdf) | EVAL-CONTROL BRD3Z |
| AD7684 | 100 kSPS | 16 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7685 | 250 kSPS | 16 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7686 | 500 kSPS | 14 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7687 | 250 kSPS | 16 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7688 | 500 kSPS | 14 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7689 | 250 kSPS | 16 | EVAL-AD76MUXEDZ (pdf) |
EVAL-CED1Z |
| AD7690 | 400 kSPS | 18 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7691 | 250 kSPS | 18 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7693 |
500 kSPS | 16 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7699 | 500 kSPS | 16 | EVAL-AD76MUXEDZ (pdf) |
EVAL-CED1Z |
| AD7942 | 250 kSPS | 18 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7946 | 500 kSPS | 18 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7949 | 250 kSPS | 14 | EVAL-AD76MUXEDZ (pdf) |
EVAL-CED1Z |
| AD7951 | 1 MSPS |
14 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7952 | 1 MSPS | 14 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7980 | 1 MSPS |
16 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7982 | 1 MSPS |
18 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7983 | 1.33 MSPS | 16 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
| AD7984 | 1.33 MSPS | 18 | EVAL-AD768XCBZ (pdf) |
EVAL-CONTROL BRD3Z |
