调谐于GPS前端的MAX2681 SiGe下变频混频器

摘要

本应用笔记介绍了MAX2681混频器调谐在1575MHz GPS工作频率时的元件参数和测试性能，评估板电路提供10.5dB的转换增益和-0.8dBm的输入三阶截点(IIP3)。

更多信息：

• 无线产品网页

MAX2681是一款微小的、低成本、低噪声下变频混频器，针对低电压、低电流应用设计，非常适合便携式通信产品。MAX2681能够将400MHz至2500MHz的输入射频(RF)信号下变频至10MHz至500MHz的中频(IF)。全球定位系统(GPS)接收器的输入RF信号频率为1575MHz，假设IF频率为70MHz、采用高端本振(LO)注入(f_LO = 1645MHz)，MAX2681可提供+10.5dB的增益、噪声系数为9.6dB、IIP3为-0.8dBm，+3.0V供电时电源电流为8.8mA，元件参数和电路图如图1所示。

关于MAX2681在900MHz、1950MHz或2450MHz的应用，以及其它更多的器件信息可参考MAX2680/MAX2681/MAX2682数据资料。如需获得更高的输入IP3，参考应用笔记890："用于GPS接收机的硅锗(SiGe)下变频器"。

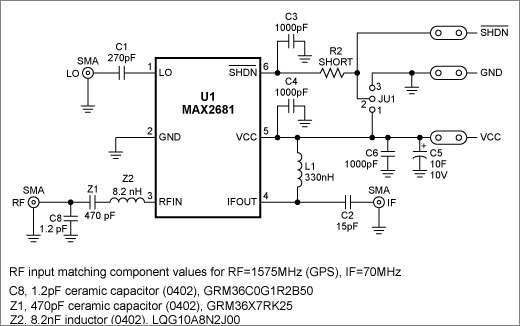

图1. MAX2681评估板电路

表1. MAX2681 GPS性能
V_CC = +3.0V, f_RF1 = 1575MHz, f_RF2 = 1576MHz, f_LO = 1645MHz, P_LO = -5dBm, f_IF = 70MHz

Parameter	Measure Performance
Conversion Gain	+10.5dB
Noise Figure	9.6dB
Input Third-Order Intercept Point	-0.8dBm
RF Input Return Loss	-19.3dB
Supply Current	8.8mA

注意：这里没有考虑PCB的损耗。
