Reference Design for a Signal-Lamp LED Driver

电路说明

本应用笔记介绍了一款线性LED驱动方案，用于驱动6串LED信号灯，每串包含4只串联LED。每串LED负载具有独立的阳极接点，阴极连接在一起。该电路采用汽车电池供电，最低电压为10V，最高电压为28V，能够为每串LED提供350mA电流。

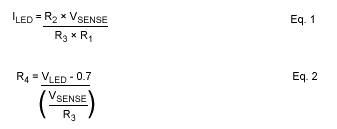

由于使用共阴极架构，检流电阻必须放置在LED串的阳极端。LED驱动器(MAX16836)电流检测输入端的最大共模电压限制在4V，因此，检流电阻两端的电压必须经过电平转换，以地为参考，以符合驱动器的要求。一对PNP晶体管把LED检流电阻的电压转换成以GND为参考的电压，送入MAX16836电流检测引脚。下式提供了R1、R2、R3和R4 (电路图中U1部分)的计算值：

其中，V_SENSE是IC的电流检测电压(200mV)。

当LED串的电压处于最小值(7.6V)，而输入电压处于最大值(28V)时，LED驱动电路功耗最大，大于7W。仅通过电路板散热很难耗散如此大的热量，所以，在高输入电压情况下，必须使用低占空比(低至25%)的调光信号驱动UNIVERSAL DIM输入，以降低驱动器的功耗。

本参考设计具有独立的使能信号，可分别控制每串LED。

图1给出了电路原理图，表1提供了材料清单(BOM)。以下为电气输入要求和输出特性。

• V_IN：11V至28V
• PWM_IN：10%至100%
• V_LED配置：7.6VDC (最小值)至10VDC (最大值)，350mA





表1. 材料清单

Designator	Component	Description	Footprint	Quantity
C1, C2, C3, C4, C5, C6	Nonpolarized Capacitor	0.1µF, 25V	0603	6
C10, C11, C12, C13, C14, C15	Nonpolarized Capacitor	0.1µF, 50V	0603	6
Q1, Q2, Q3, Q4, Q5, Q6	Dual PNP Transistor	DMMT5401	6-SOT23	6
R1, R5, R9, R13, R17, R21	Resistor	0.5Ω	0603	6
R2, R6, R10, R14, R18, R22	Resistor	866Ω	0603	6
R3, R7, R11, R15, R19, R23	Resistor	1.00k	0603	6
R4, R8, R12, R16, R20, R24	Resistor	40.2Ω	0603	6
U1, U2, U3, U4, U5, U6	MAX16836ATE	High-Brightness LES Driver	5mm x 5mm, 16-TQFN with Exposed Pad	6
