设计与集成文件
设计、搭建、测试

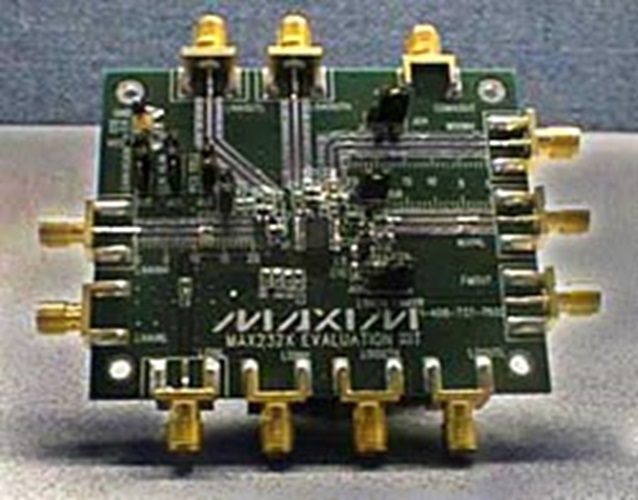

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

  • Schematic
  • Bill of Materials Pt 1
  • Bill of Materials Pt 2
下载设计文件 114.24 K

描述

使用MAX2320评估板描述MAX2324的特性，因为MAX2320的特性是MAX2324特性的超集，它们在蜂窝频段内的性能几乎完全相同。注意，这款IC既可以作为数字通道(CDMA或TDMA)的混频器使用也可以用在FM (AMPS)通道中，此时的输出是集电极开路的。调节负载线可以改变增益和IIP3性能(两者变化的方向相反)。在本应用中，优化FM混频器的输出匹配以满足对IIP3的要求。

MAX2324低噪声放大器(LNA)、混频器是为蜂窝频段CDMA蜂窝手机设计的。它也可以用在TDMA、GSM或EDGE的应用中。它提供两个LNA增益状态以满足CDMA的动态范围要求，两个状态之间拥有转换滞后余量。MAX2324共包含两个混频器：一个输出模拟IF另一个输出数字调制IF。MAX2324拥有带缓冲的VCO输入和输出，无需额外的发射上变频器VCO缓冲器。
