MAXREFDES1163 | 亚德诺半导体

设计与集成文件

设计、搭建、测试

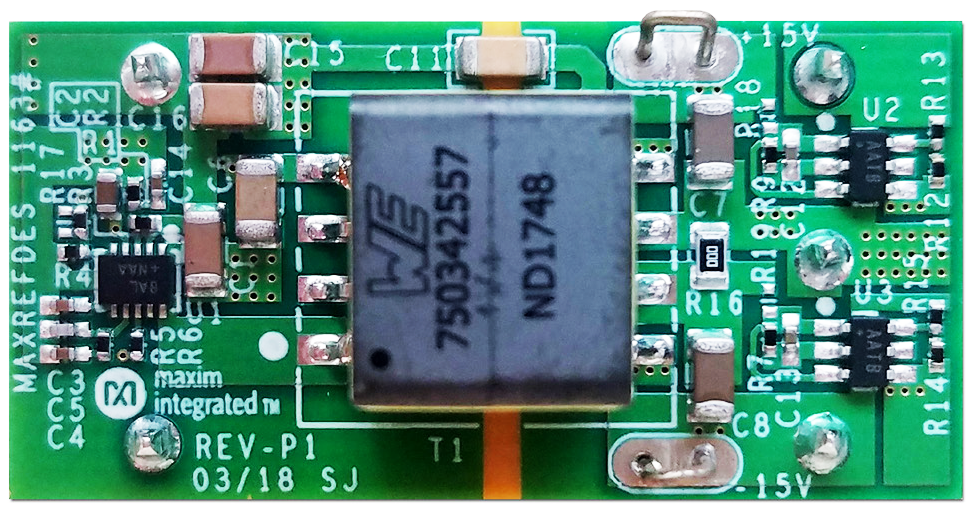

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

Schematic
PCB Layout
Bill of Materials
Test Results
SIMPLIS Schematic File

下载设计文件 3.32 M

描述

MAXREFDES1163是基于MAX17681的高效、iso-buck DC-DC电源模块，可接受17V至32V输入电压范围，通过原边反馈调整输出电压。参考设计提供两种输出配置：一种配置中，输出设置为±15V @ 100mA，稳压精度±10%；第二种配置采用了后置稳压器(MAX17651)，产生±12V @ 50mA输出，输出稳压精度在±3%以内。该款iso-buck隔离电源模块采用10引脚(3mm × 2mm) TDFN封装的MAX17681和6引脚TSOT封装的MAX17651。MAXREFDES1163的引脚间距符合分布式电源开放标准联盟(DOSA)的DC/DC模块电源开放标准。提供两种变压器选项，一种来自于Wurth；另一种来自于中国变压器厂家HanRun，方便用户选型。参考设计提供1500V电气隔离。
