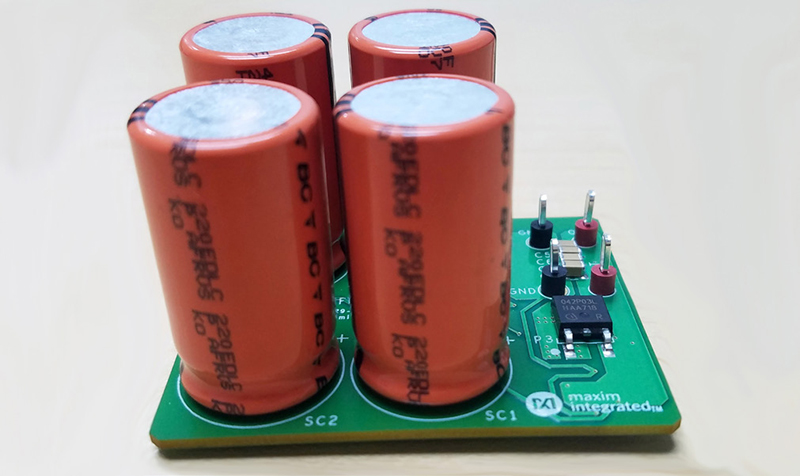

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

Schematic
PCB Layout
BOM
Test Results

下载设计文件 2.21 M

描述

超级电容在现代电子产品中具有独特优势。实际应用中，超级电容相关设计的一个主要考虑因素是dv/dt补偿。当超级电容负载出现瞬态大电流时，电池内阻在电池上产生较大压降。例如，将10A负载连接到内阻为0.2Ω的10V电池时，内阻压降为2V。随着电流增大，电池的输出电压下降，我们称其为dv/dt。为了提供足够的系统电压，设计人员会选择使用超大容量的电池。另一个明智的选择则是利用超级电容补偿dv/dt的电压跌落，由超级电容提供附加能量，支持瞬态大负载供电，防止电池电压跌落。这样的设计允许使用较小的电池，并支持瞬态重负载，保证电池的工作寿命。

该设计包括两部分，第一部分使用MAX406对超级电容进行1A恒流充电；第二部分则使用MAX1725和MAX985减缓dv/dt的变化。
