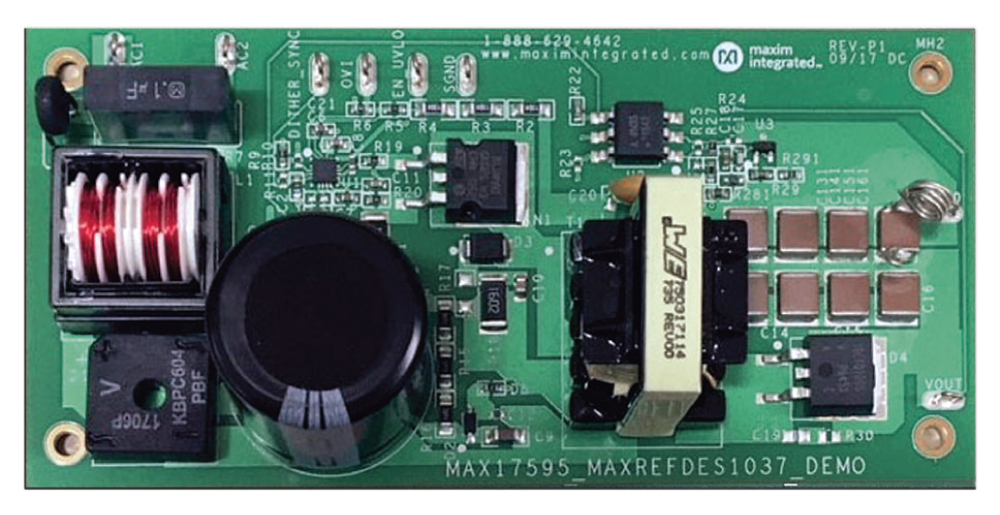

MAXREFDES1037

描述

MAX17595是一款峰值电流模式控制器，用于构建宽输入电压反激式稳压器。MAX17595提供的输入阈值针对通用输入AC-DC转换器和电信DC-DC（36V至72V输入范围）电源进行了优化。它内置栅极驱动器，用于驱动外部n沟道MOSFET。MAX17595内置误差放大器，基准精度为1%，无需外部基准。开关频率可编程范围为100kHz至1MHz，精度为8%，支持磁性和滤波器组件优化，从而实现紧凑且经济高效的电源转换。对于EMI敏感应用，MAX17595集成可编程频率抖动方案，有助于实现低EMI扩频操作。用户可在所需输入电压下精确启动电源，实现输入过压保护，并对软启动时间进行编程设置。提供可编程斜率补偿方案，以确保峰值电流模式控制方案的稳定性。具有打嗝模式过流保护和热关断功能，旨在尽可能降低过流和过热故障条件下的功耗。

优势和特点

• 可编程开关频率支持磁性和滤波器组件优化，有助于构建经济高效的紧凑型隔离式/非隔离式电源
• 00kHz至1MHz可编程开关频率，具有可选同步功能
• 峰值电流模式控制提供出色的瞬态响应——离线（通用交流输入）和电信（36V至72V）反激式控制器
• 可编程频率抖动可实现低EMI扩频操作
• 集成保护功能增强系统可靠性
• 可通过外部电流检测电阻调节限流值
• 快速逐周期峰值限流打嗝模式短路保护
• 过温保护
• 可编程软启动和斜率补偿
• 输入过压保护
