CN0432

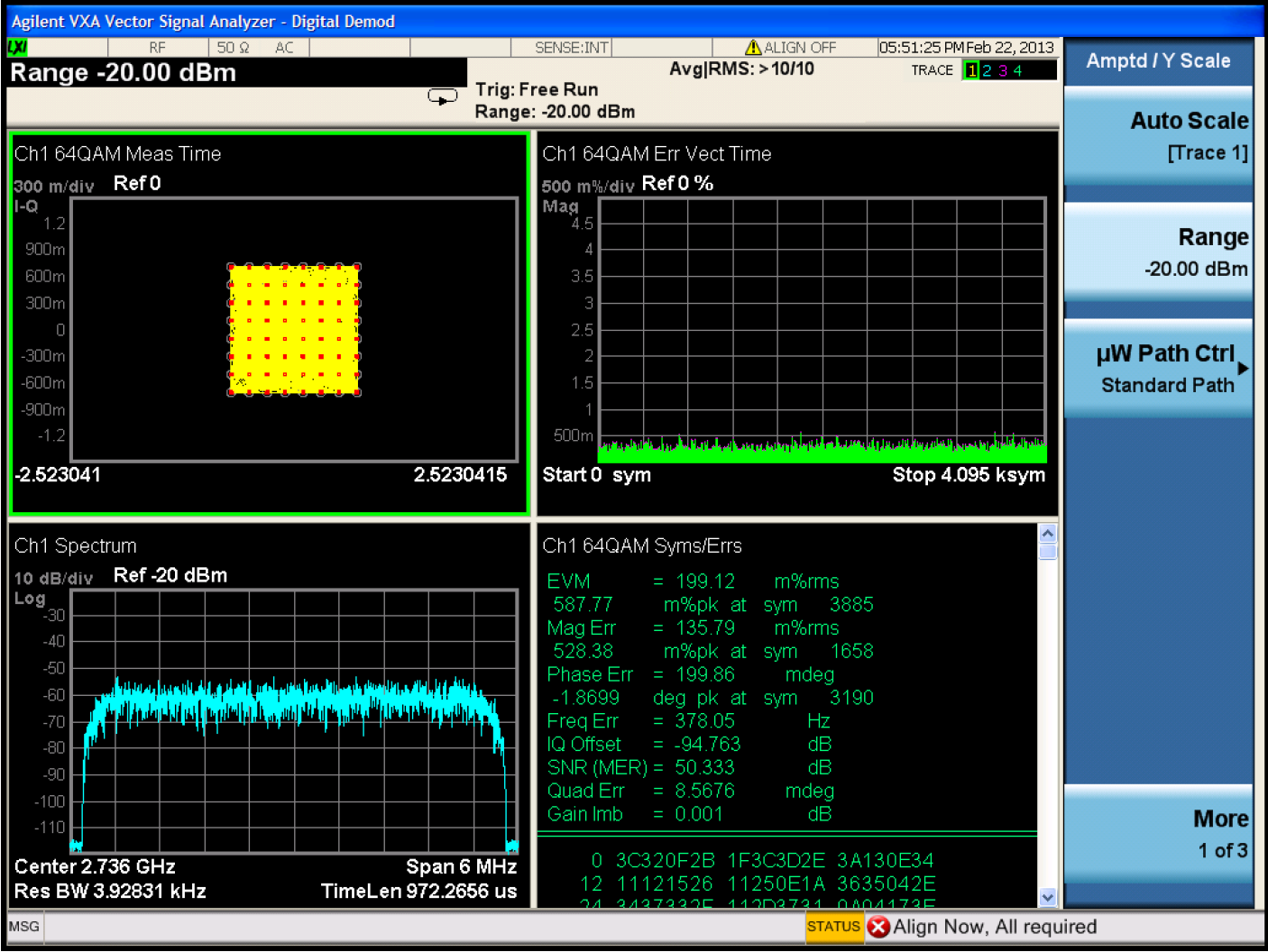

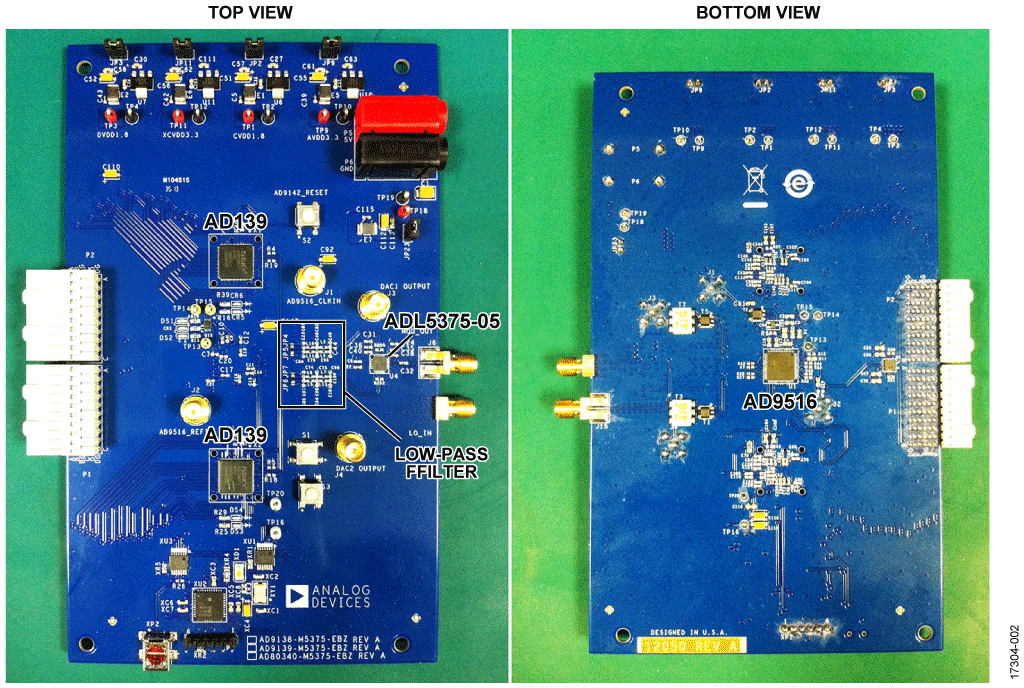

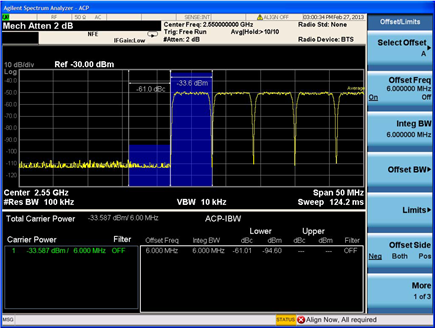

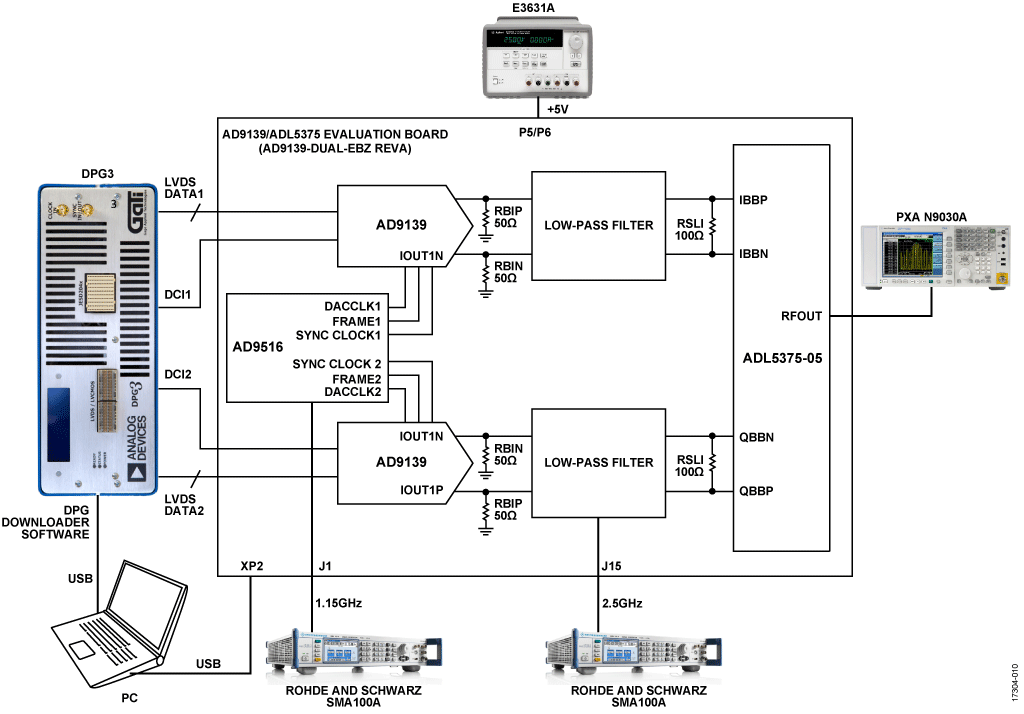

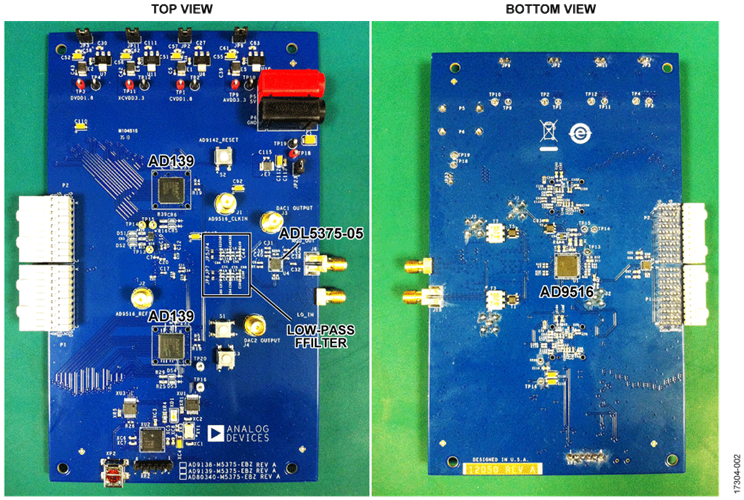

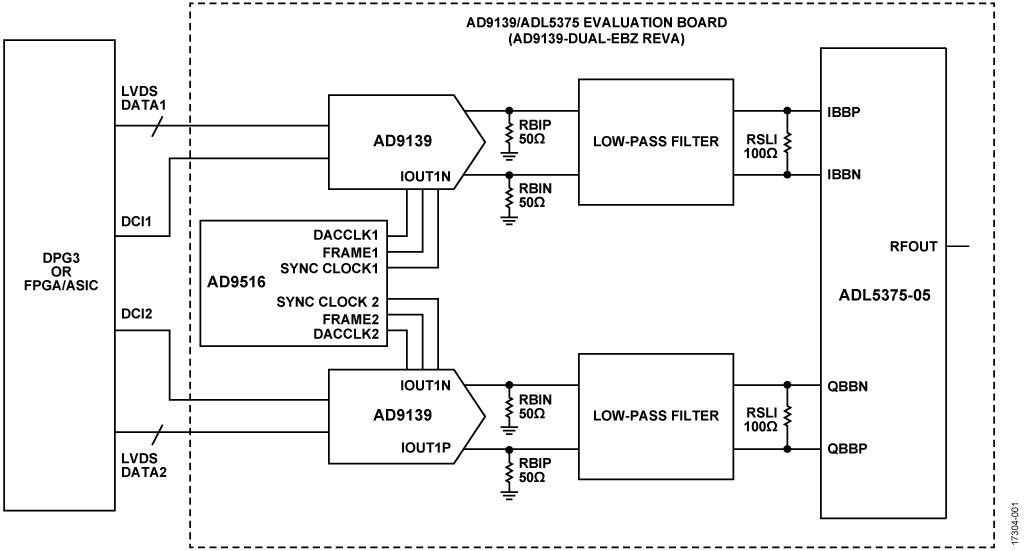

图2所示的电路板使用双AD9139单通道TxDAC、ADL5375-05宽带正交调制器和AD9516-1时钟发生器。

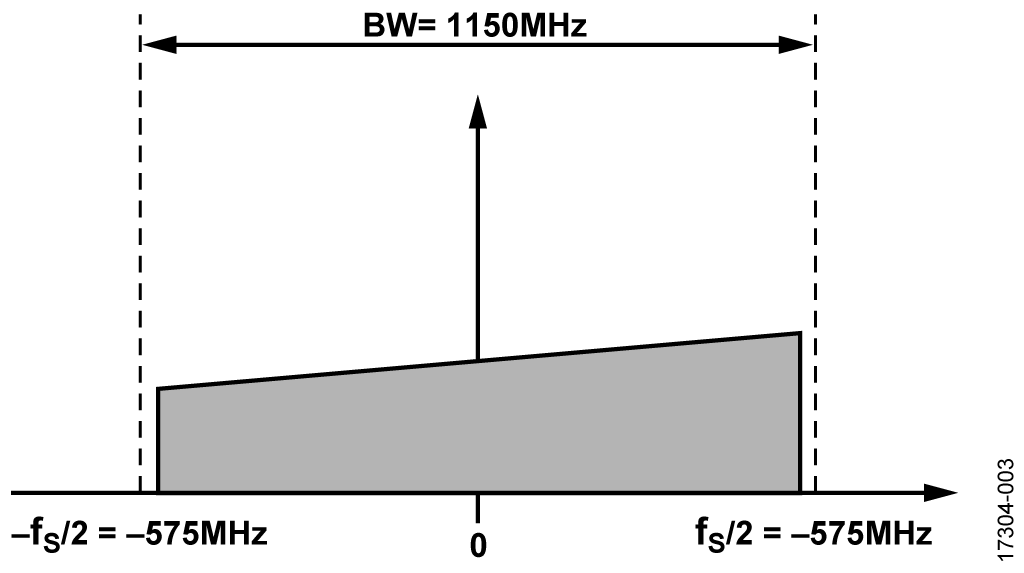

AD9139的数据时钟输入(DCI)频率可高达575 MHz。由于在上升沿和下降沿捕获的数据均馈入单个DAC，1×模式下的数据速率可高达1150 MSPS。为支持正交数据，使用了两个AD9139器件来生成基带数据。每个通道的模拟输出分别进入自己的低通滤波器。因此，参考设计可支持高达1150 MHz的复合带宽，如图3所示。在如此大范围中的平坦度至关重要。由于AD9139包括一个可抵消DAC的内在sinc滚降影响的反sinc滤波器，DAC后的滤波器平坦度变得对总平坦度至关重要。对于并行低电压差分信号(LVDS)接口，575 MHz的DDR时钟频率很高。需要仔细设计LVDS接口的时序。

正交调制器

ADL5375-05是一款宽带正交调制器，输出频率范围为400 MHz至6 GHz。ADL5375-05作为I/Q调制器与AD9139接口，该调制器的频率范围很宽，为400 MHz至6 GHz。AD9139的输出和ADL5375-05的输入共用0.5 V的相同共模电平。

时钟产生和考虑事项

考虑到同步要求，两个AD9139器件的DACCLK、同步时钟和帧时钟都必须对齐良好。AD9516-1支持必需的时钟分配功能，以及为产生更高频率而集成的压控振荡器(VCO)和锁相环(PLL)。禁用VCO和PLL，并且AD9516-1处于时钟分配模式时，更好的时钟相位噪声更利于高速对齐。作为时钟分配模式使用时，在1 GHz输出，分频比为1，10 MHz频偏处，加性相位噪声为147 dBc/Hz。Rohde & Schwartz SMA100A具有出色的相位噪声性能，用其作为AD9516-1的输入时，AD9516-1的输出总相位噪声接近时钟分配模式下AD9516-1的最小限值。

AD9139的多芯片同步

双通道间的同步对于QEC至关重要。DACCLK和同步时钟之间需要布局对称。此外，DACCLK和同步时钟之间的相位不得落在建立和保持时间窗口内（也称为保持在窗口外(KOW)）。

同步机制可以达到在DAC输出上多个通道之间在PVT中的失配小于一个DAC时钟周期。以下是实现测试性能的指南：

1. DACCLK 1和DACCLK 2必须在AD9139的引脚上对齐良好。DACCLK 1和DACCLK 2之间的不匹配将添加到输出上的最终不匹配中。
2. 同步时钟1和同步时钟2必须对齐良好，并且分别由DACCLK1和DACCLK2采样，用作参考。

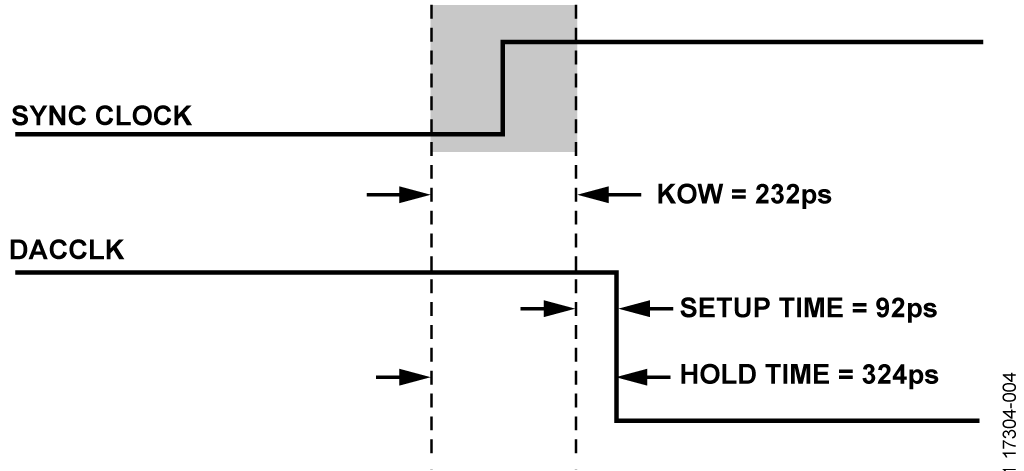

3. DACCLK和同步时钟之间的相对相位不得落在KOW内，如图4所示。

LVDS接口设计

DCI = 575 MHz时，在PVT中设计LVDS接口通常是一个挑战。本节用一个例子说明如何设计和优化该接口。

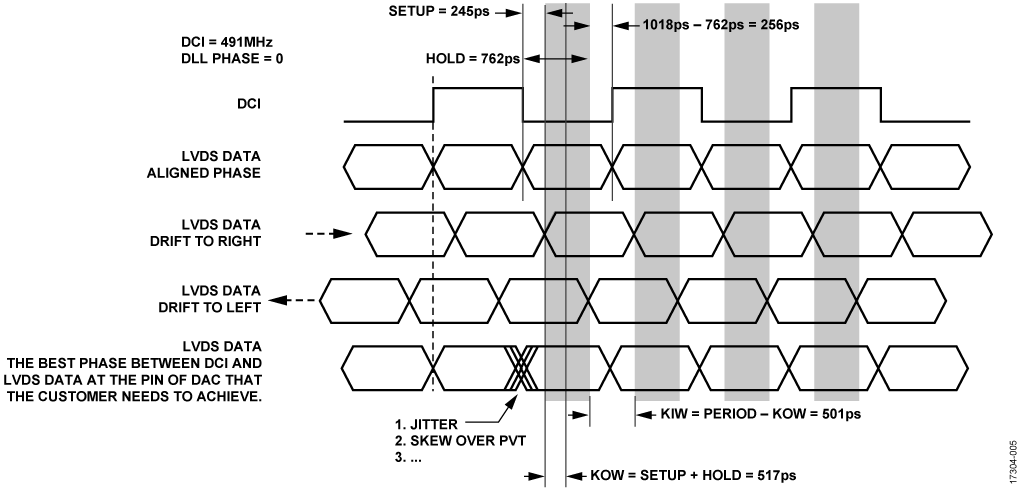

以图5为例，DCI = 491 MHz。根据AD9139数据手册规格，如果DCI和DATA的边缘在AD9139的引脚上对齐良好，当延迟锁相环(DLL)相位设置为零时，KOW（设置时间 + 保持时间）可置于有效窗口中间。

数据有效裕量由如下公式定义。

在整个过程变化、电压和温度中，T_{DATA VALID MARGIN} 必须 > 0 以确保数据正确采样。

DCI = 491 MHz（见图5）时，

• T_{DATA PERIOD} = 1018 ps
• T_HOLD + T_SETUP = 517 ps
• T_{DATA SKEW} + T_{DATA JITTER} 在PVT中必须小于501 ps，这是用户实施的要求。T_{DATA SKEW} 包括LVDS数据总线延迟失配、PVT中DCI和DATA总线之间的偏斜等。

要优化接口设计，用户可执行以下操作：

• 在印刷电路板(PCB)上用尽可能短的相同长度的走线。
• 通过确保以下各项，优化现场可编程门阵列(PFGA)：

  • DCI和DATA的边缘在AD9139的引脚上对齐良好。
  • 在温度和电压变化时，DCI和DATA之间的漂移越小越好。
  • DCI和DATA之间的抖动越小越好。

扫描DLL相位后，AD9139的样本错误检测(SED)功能也可用于检查DCI和DATA之间的时序关系。

低通滤波器设计

出于实验目的，为了使AD9139的性能不被滤波器限制，在板上设计了一个在240MHz内具有良好平坦度和群延迟性能的滤波器。在实际产品开发中，可以通过增加滤波器的阶数来增强带外抑制。

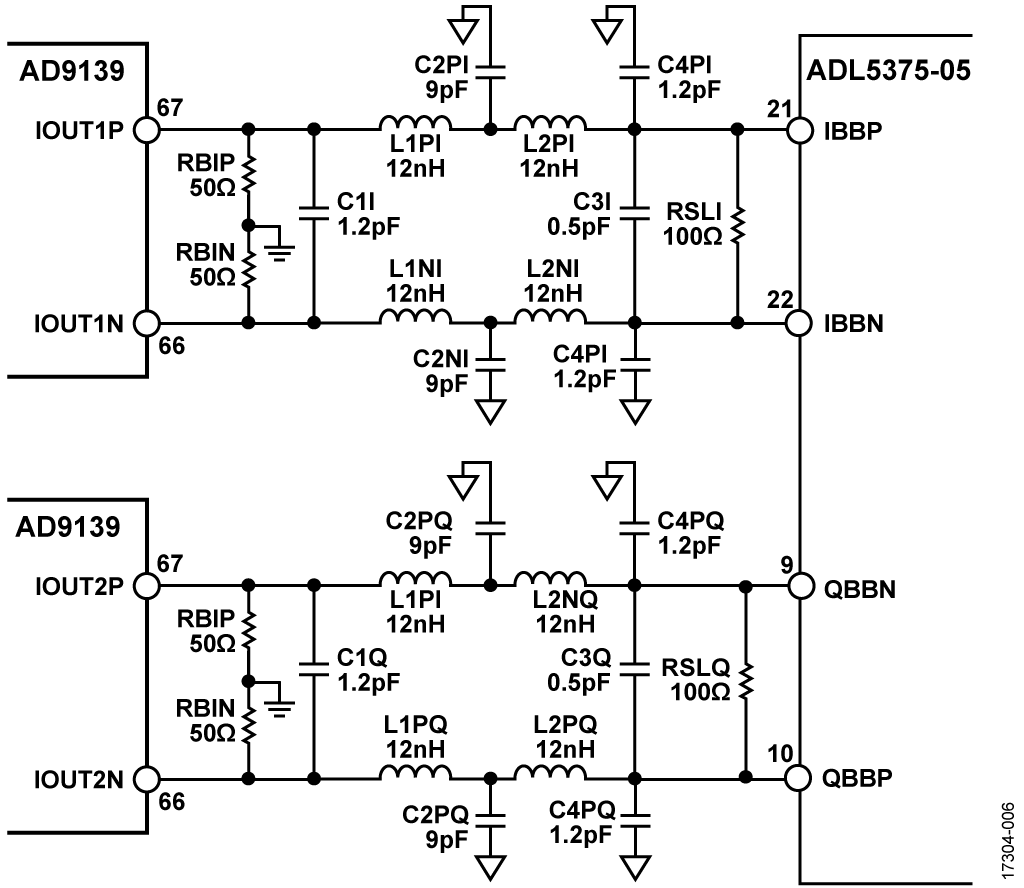

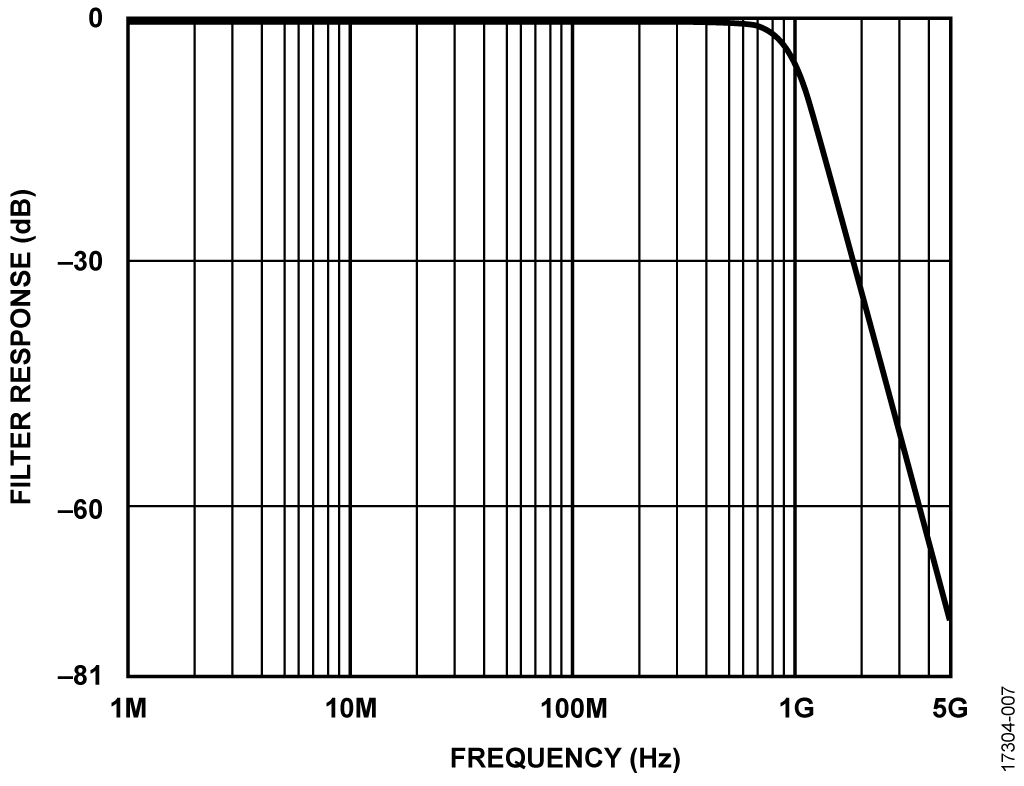

图6所示的滤波器拓扑结构是一个五阶巴特沃兹滤波器，转折频率为900 MHz。此滤波器的仿真响应曲线如图7所示。仿真平坦度为±0.1 dB（直流至240 MHz）。此滤波器的仿真群延迟曲线如图7所示。

布局建议

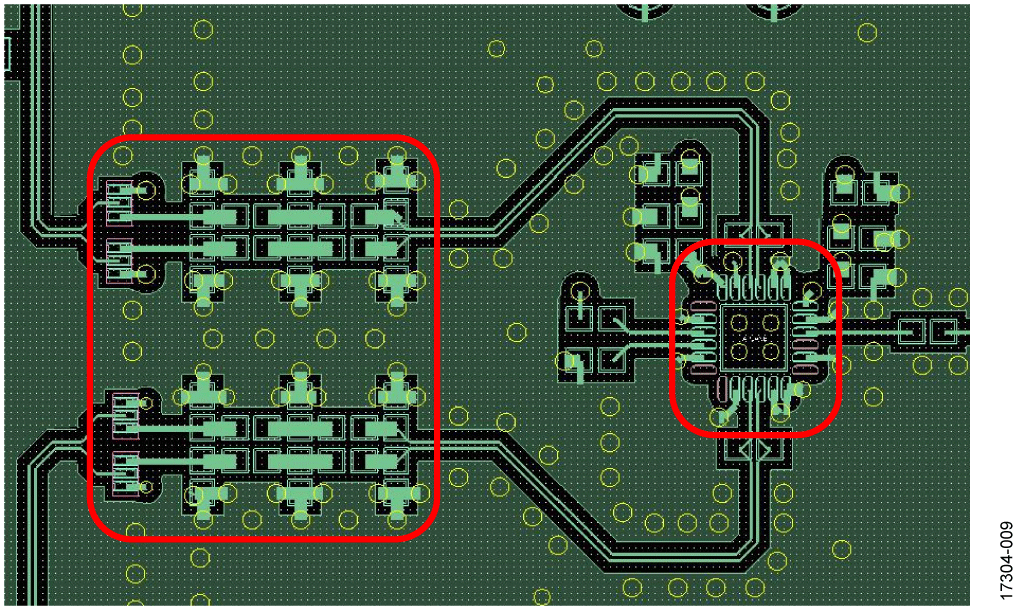

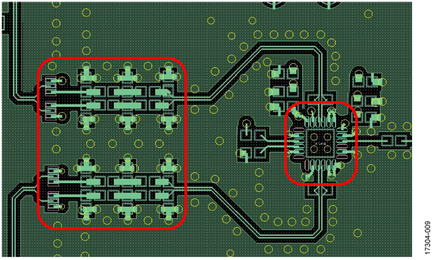

应特别注意AD9139和ADL5375接口的布局。以下是一些获得较好噪声和杂散性能的建议。图9显示了一个遵循这些建议的顶层布局图。

• 将DAC、滤波器和调制器放在PCB的同一侧。
• 收紧滤波器布局：减少L和C的禁区裕量。
• 将对地电容分三路接到GND平面。
• 缩短DAC到调制器的距离。
• 使所有I/Q差分走线长度保持良好的匹配。
• 滤波器端接电阻尽可能靠近调制器输入端放置。
• DAC输出50 Ω电阻尽可能靠近DAC放置。
• L和C使用0402封装。
• 加宽经过滤波器网络的走线以降低信号损耗。
• 在所有DAC输出走线、滤波器网络、调制器输出走线和LO输入走线周围设置通孔。
• 将本振(LO)和调制器输出走线布设在不同的层上或彼此成90°角，防止耦合。

访问www.analog.com/CN0432-DesignSupport获取设计支持包，在随附的AD9139-DUAL-EBZ布局文件中了解有关正确布局的更多信息。
