数据手册 Rev. 0
1 查看全部

概览

优势和特点

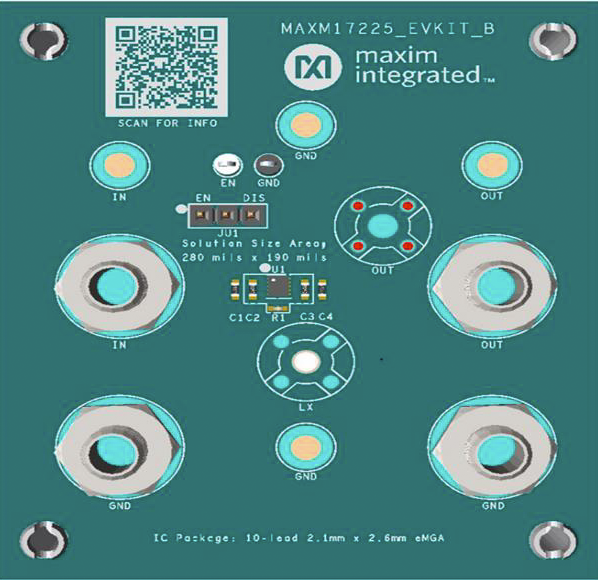

  • 评估套件板用于评估MAXM17225AMB+T
    • 仅提供10引脚、2.1mm x 2.6mm封装。
  • 0.4V至5.5V输入电压，VIN MIN启动电压：0.88V。
  • 1.8V至5V电阻可选输出电压。
  • 峰值电感限流值：1A。
  • 经过验证的双层1-oz铜基PCB布局。
  • 展示紧凑的解决方案尺寸。
  • 装配完善且经过测试

产品详情

MAXM17225是一款nanoPower、300nA静态电流同步升压DC-DC转换器模块，采用eMGA封装。本数据手册提供使用MAXM17225评估套件的详细步骤，并展示测试升压模块功能的电路连接。

该评估套件的电路中集成了升压模块MAXM17225AMB+T。该产品符合RoHS标准。

应用

  • Bluetooth®LE设备
  • 健康监测和健身设备
  • 便携式销售点(POS)终端设备
  • 单节或双节碱性电池产品
  • 超级电容为RTC/报警器提供备用电源
  • 超低功耗IoT模块
  • USB On-The-Go适配器模块，USB充电
  • 可穿戴设备
