概览

优势和特点

  • 3V至14V单电源供电
  • I2S、左对齐或TDM输入
  • 五个可选增益（9.5dB、12.5dB、15.5dB、18.5dB和21.5dB）
  • 音频通道选择（左、右和单声道混音）
  • 无过滤器操作
  • 低电磁辐射(EMI)
  • 轻松构建整个硬件系统；无需工具或特殊软件

产品详情

MAX98365评估系统（EV系统）是一个装配完成并经过测试的系统，用于评估MAX98365A/B/C/D单声道D类音频放大器。该评估系统由MAX98365开发板（DEV 板）、Maxim的音频接口板III (AUDINT3)和USB电缆组成。

建议将DEV板与AUDINT3板作为一个评估系统一起进行评估。MAX98365A和MAX98365C支持标准 I2S 接口，MAX98365B和MAX98365D支持标准左对齐模式。所有MAX98365型号均支持8通道TDM数字音频接口。

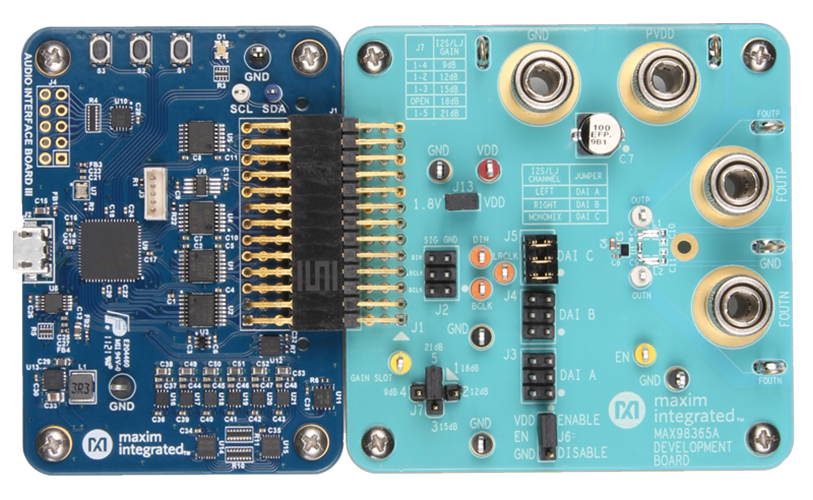

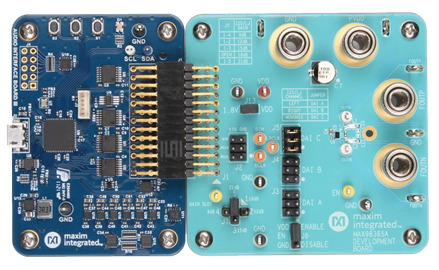

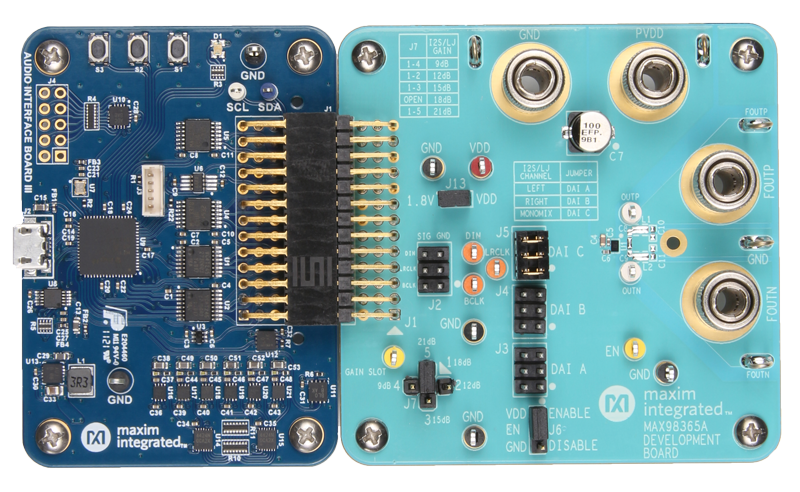

除了评估DEV板所需的1.8V VDD电源外，AUDINT3板还提供USB转PCM接口。使用AUDINT3板进行评估时，MAX98365 DEV板需要一个额外的3V至14V (PVDD)电源输入。DEV板和AUDINT3板详情如图1所示。

应用

  • 摄像头
  • 游戏设备（音频和触觉）
  • 物联网设备
  • 笔记本电脑
  • 智能扬声器
  • 智能手机
  • 平板电脑
