MAX96714/F/R EVKIT
MAX96714、MAX96714F和MAX96714R评估套件
顶部

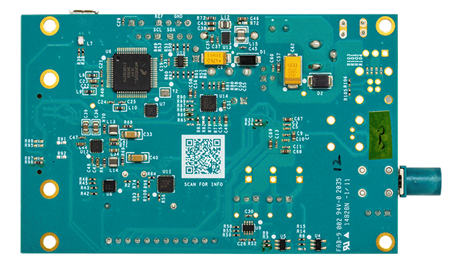

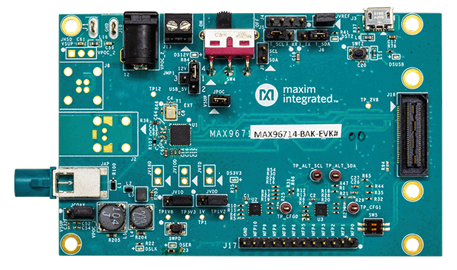

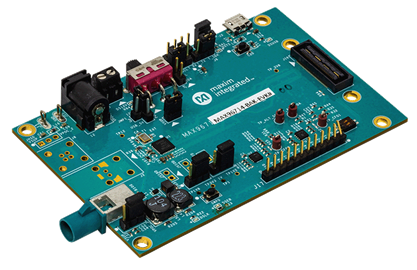

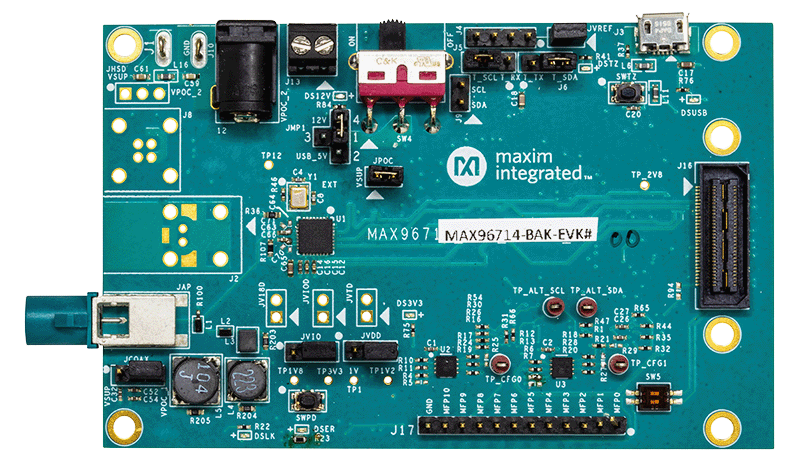

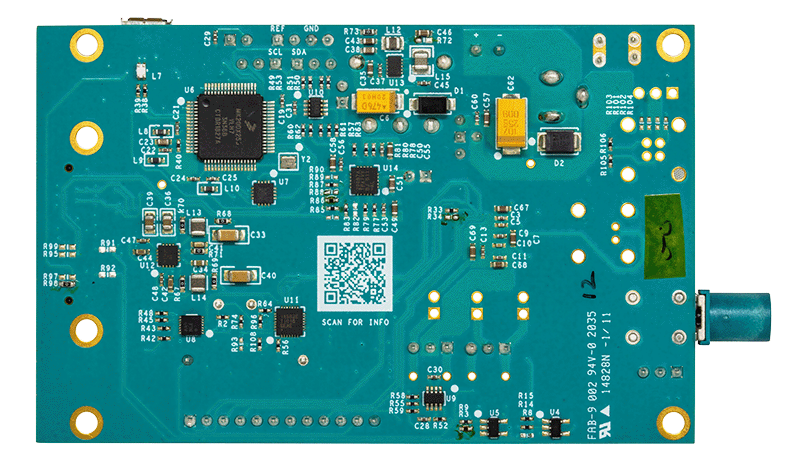

概览
优势和特点
- 串行器评估套件将GMSL数据发送至解串器，然后将其转换为MIPI CSI-2
- 经过验证的PCB布局
- 装配完成且经过测试
- 通过FAKRA连接器接受GMSL-2串行数据，并输出CSI-2数据
- USB控制接口（随附电缆）
- USB、12V壁式适配器、同轴电缆供电(PoC*)或外部供电
- 12V壁式电源
- 同轴电缆连接器*
- HSD连接器*
- HMTD连接器*
- Windows 7和Windows 10兼容软件
注：在以下章节中，“串行器”指的是MAX96717，“解串器”指的是MAX96714、MAX96714F和MAX96714R。
注：本文档适用于Coax HSD-STQ和HMTD-STP评估套件。本文档中还提到了同轴电缆评估套件。
产品详情
MAX96714 CSI评估套件（EV套件）设计可靠，可使用标准FAKRA同轴电缆评估具有CSI和全双工控制通道的MAX96714、MAX96714F、MAX96714R高带宽千兆多媒体串行链路(GMSL)解串器。该评估套件还包括Windows® 7和Windows® 10软件，通过其中的简单图形用户界面(GUI)可测试该器件的功能。评估套件已安装MAX96714/14F/14R IC。
若要利用标准FAKRA同轴电缆进行完整的GMSL评估，请订购MAX96714 CSI评估套件和配套的串行器板（本文档中提及的MAX9295A同轴电缆评估套件）。
系统需求
- MAX9295A或MAX96717 CSI评估套件
- MAX96714 CSI评估套件
- 2m FAKRA电缆组件（包含在MAX96714同轴电缆评估套件中）
- CSI源，例如图像传感器或CSI信号发生器
- 运行Windows 7或Windows 10的PC，带备用USB端口
- 12V、500mA直流电源
文档
-
MAX96714/F/REVKIT: Evaluation Kit for MAX96714 (Rev. 1)2023/6/20PDF5 M
-
MAX96714/F/R EVKIT ODB Files2023/6/20ZIP1M
