MAX9611PMB1

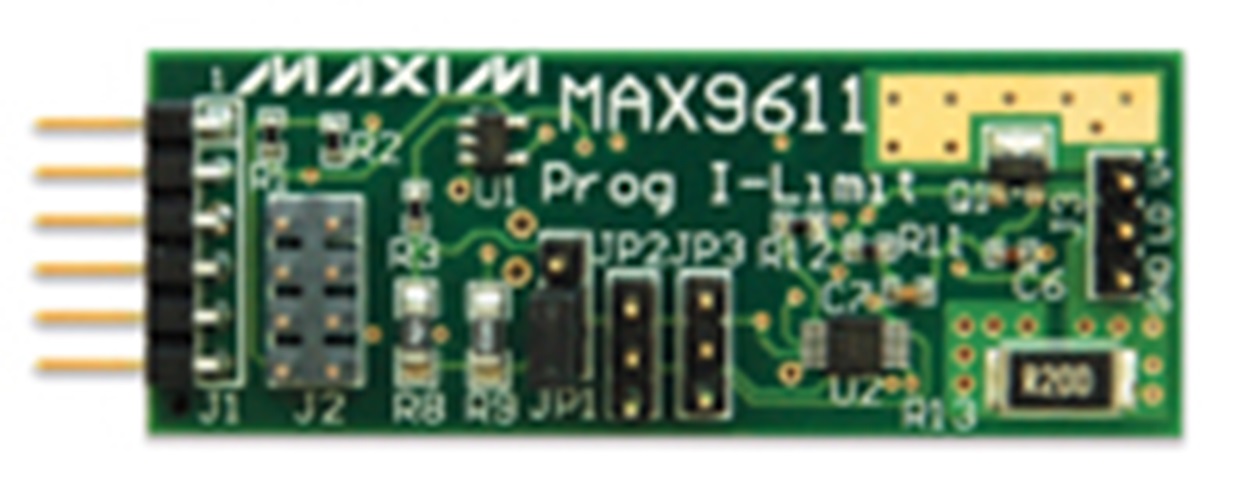

MAX9611PMB1外设模块
顶部
概览
优势和特点
- 可编程限流高达1A
- 两个电流量程(通过跳线选择)
- 测量并读取负载电流、负载电压以及门限值
- 供电电源高达30V
- 通过跳线选择MAX9611 I²C地址
- 6针Pmod兼容连接器(I²C)
- 另一接头用于I²C总线菊链其它模块
- C语言例程
- 符合RoHS标准
- 经过验证的PCB布局
- 完全组装并经过测试
产品详情
MAX9611PMB1外设模块提供必要的硬件，将MAX9611集成了12位ADC和放大器的检流放大器以及MAX5380 8位DAC与任何使用Pmod™兼容扩展端口配置为I²C通信的系统连接起来。IC配合外部p沟道FET和检流电阻，组成限流电路，可处理高达1A的电流。8位DAC (U1)用于设置限流门限，可由主机通过I²C总线设置。除了提供可编程限流功能外，IC内部ADC可测量负载电流/电压以及门限电压，这些数值可由主机通过I²C总线读取。
有关IC工作的详细信息，请参考MAX9611 IC数据资料。
应用
- null
- null
- 手持式设备
- 服务器背板
