概览

优势和特点

  • 使用 RSEL1 可调节输出电压（OUT1）
  • 用于 INS 和 OUTS 的测试点
  • 开关电流限制、输入电压监控电平
  • 用于高精度测量的检测插座

产品详情

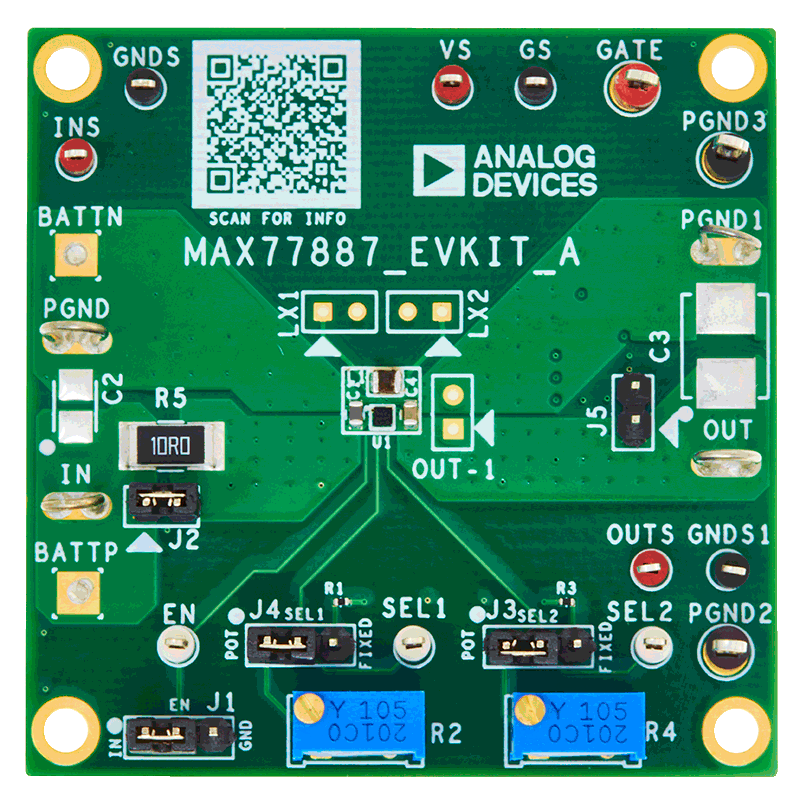

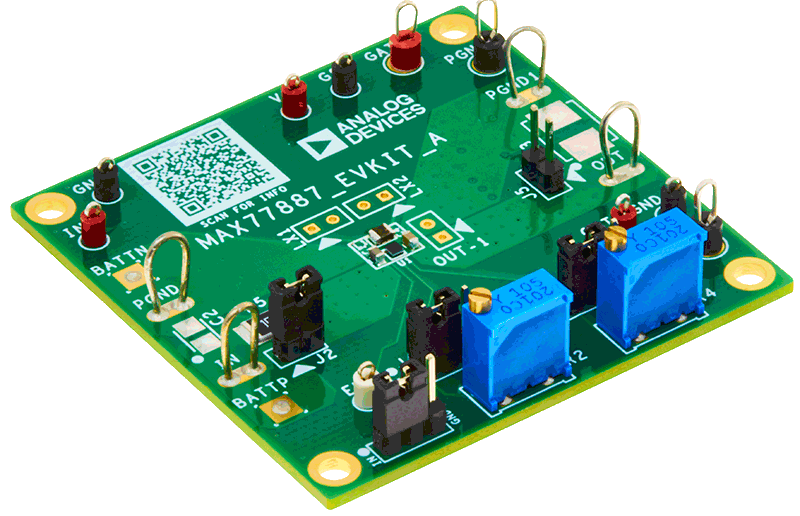

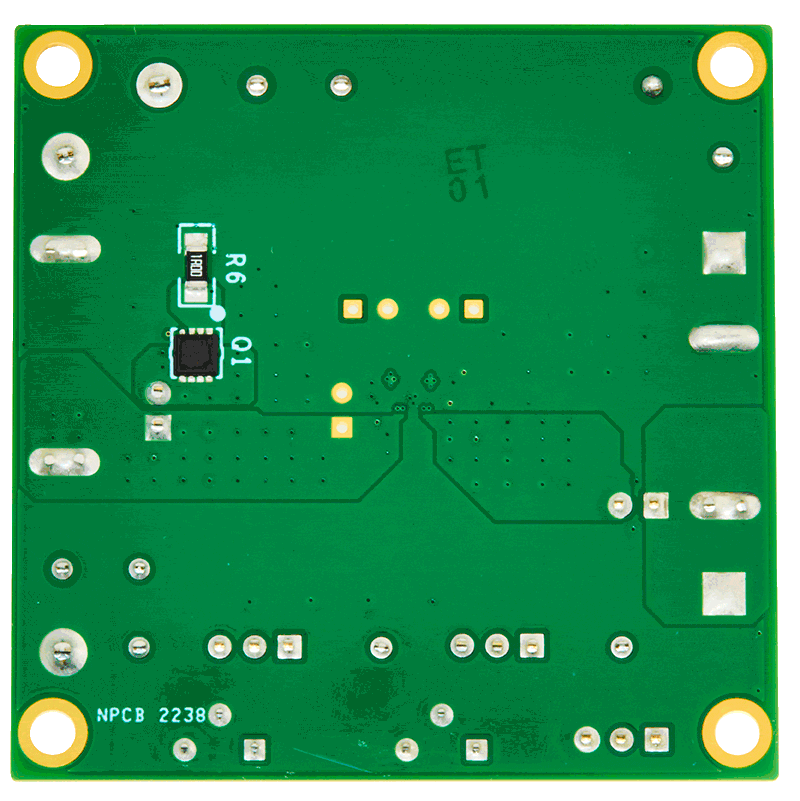

MAX77887 评估板（EV 套件）为完全装配且经过测试的印刷电路板 (PCB)，用于演示 MAX77887 nano 功率升降压转换器。该 IC 的输入电压范围为 1.8V 至 5.5V，开关限流值为 400mA。

IC 有两个硬件控制引脚，分别为 SEL1 和 SEL2。连接在 SEL1 处的电阻 (RSEL1) 选择预定义输出电压 1.8V 至 5.2V。连接在 SEL2 处的电阻 (RSEL2) 允许配置两个不同的开关电流限制 (ILIM) 级别和 16 个输入电压监控阈值级别。

EV 套件兼容 MAX77887 WLP IC (MAX77887AEWL+T)，并且配备有测试点和跳线，可测试套件的大部分功能。关键节点（OUT-1、LX1 和 LX2）上有探测插座，可用于进行精确测量。
