概览

优势和特点
产品详情

优势和特点

经过验证的 PCB 参考设计和布局优势
全面装配且经过测试
用于高精度测量的检测点
可用于 EN、FPWM、POKB/INTB、V_IO 和 I²C 串行接口 SCL、SDA 的测试点引脚
MAXUSB_INTERFACE# 支持与 Windows PC 轻松通信
通过 GUI 软件驱动 I²C 串行接口以实现可选软件控制
通过内部反馈电阻可调整启动输出电压
通过 I²C 串行接口可动态调整输出电压和输出限流值
使用 R_SEL (R9) 可调整 I²C 目标地址、开关限流值和反馈配置

产品详情

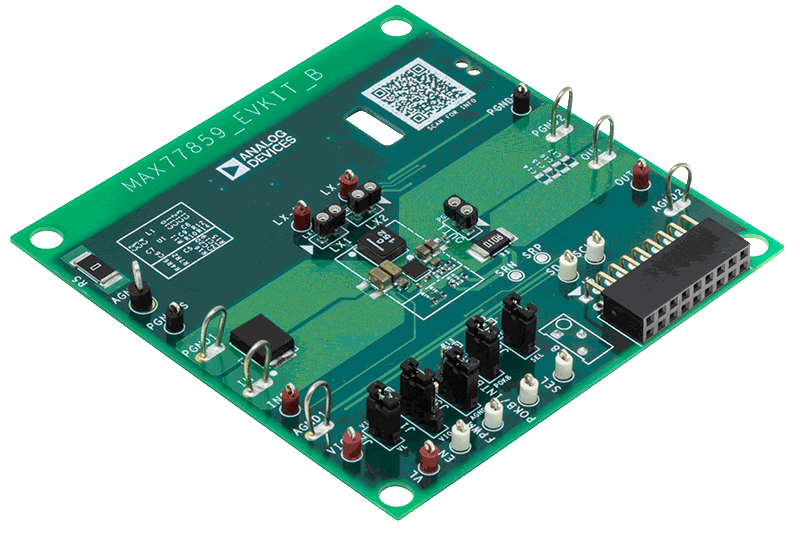

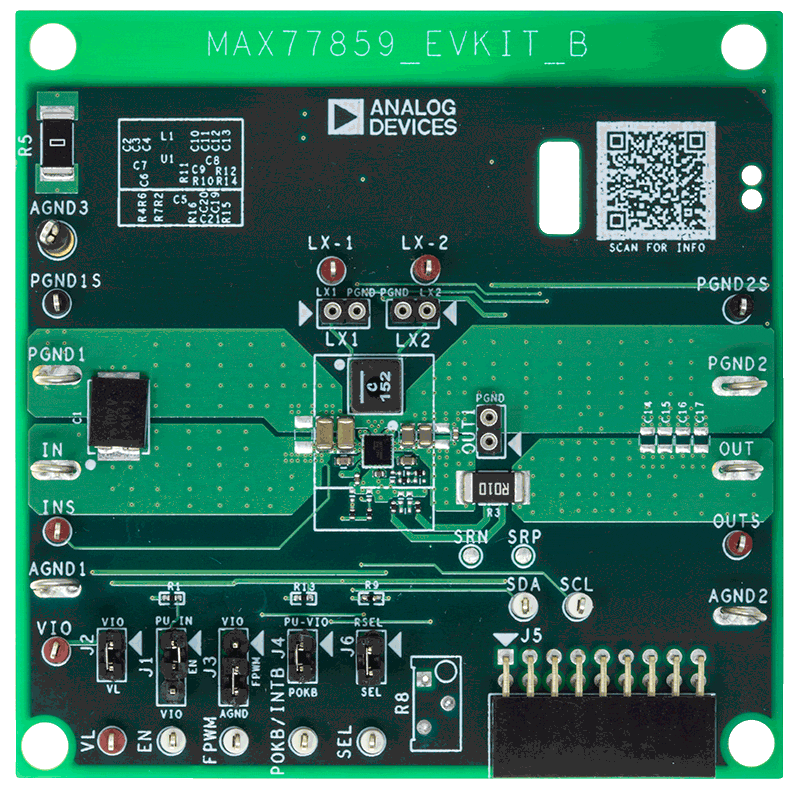

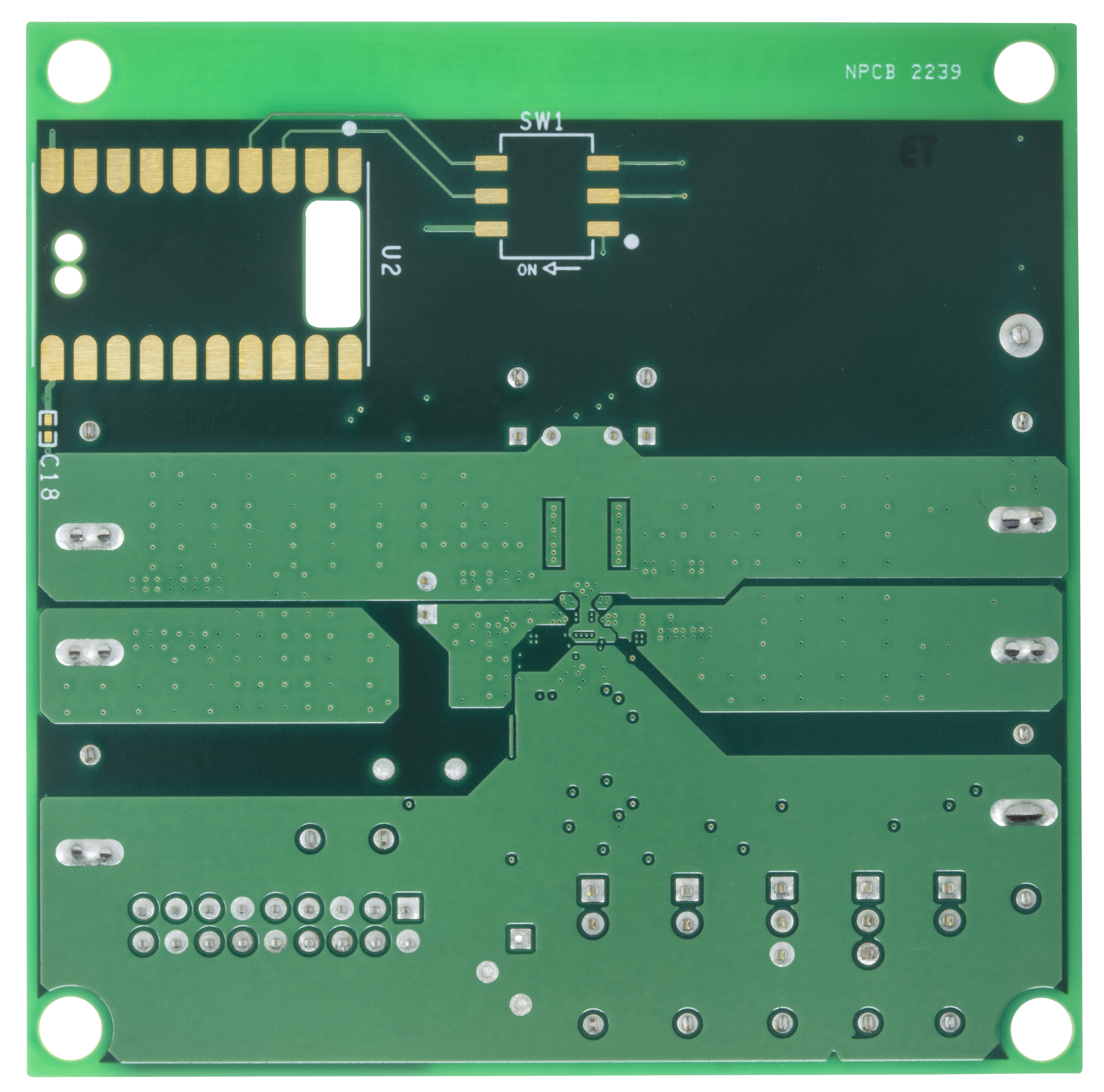

MAX77859 评估套件（EV 套件）是一款全面装配并经过测试的印刷电路板 (PCB)，用于演示 MAX77859，这是一款高效升降压稳压器，具有 7.8A 的峰值开关电流。它支持 USB Type-C PPS 要求，具有可编程输出电压（20mV/步）和可编程输出限流值（50mA/步）。该 IC 支持 2.5V 至 22V 输入电压范围，以及 3.2V 至 16V（内部反馈）或 3V 至 20V（外部反馈）范围内的动态可调输出电压范围（通过 I²C 串行接口）。该 EV 套件在出厂时配置为内部反馈，具有 5V 的默认启动输出电压。通过使用外部反馈电阻，可实现其他启动电压。

提供的 I/O 引脚支持 I²C 串行接口、使能功能、强制 PWM 模式和中断/电源正常指示。通过更改 R_SEL 电阻值 (R9) 可调整 I²C 目标地址、开关限流值和反馈配置。MAXUSB_INTERFACE# 允许使用具有友好图形用户界面 (GUI) 的基于 Windows^® 的软件，还可以使用详细的基于寄存器的接口来实现 IC 的所有功能。该 EV 套件与各种版本的 MAX77859 WLP IC 兼容（默认安装 MAX77859AEWO+T）。
