概览

优势和特点
产品详情

优势和特点

经过验证的PCB参考设计和布局
装配完成且经过测试
用于高精度测量的检测点
用于敏感节点的探针插口
使用电位器(R3)的可调启动电压
通过I²C接头使用外部I²C接口
MAXUSB_INTERFACE#支持使用基于Windows^®的GUI
使用V_IO接头提供外部逻辑电平支持

产品详情

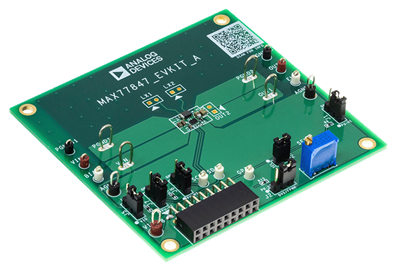

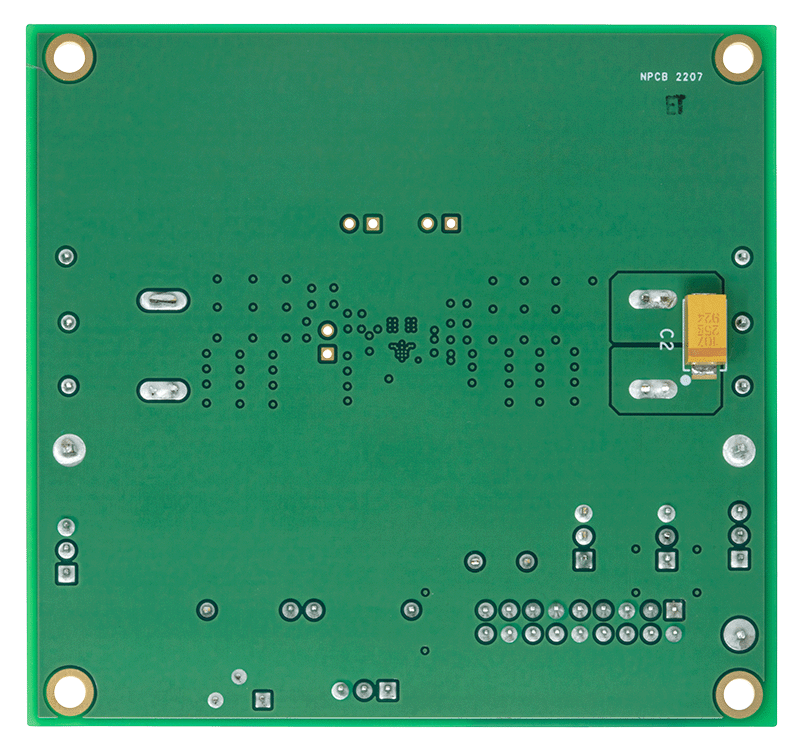

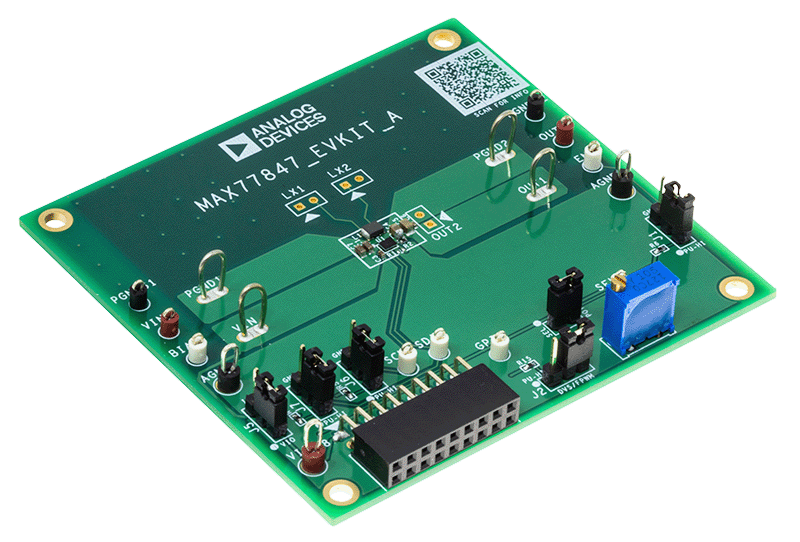

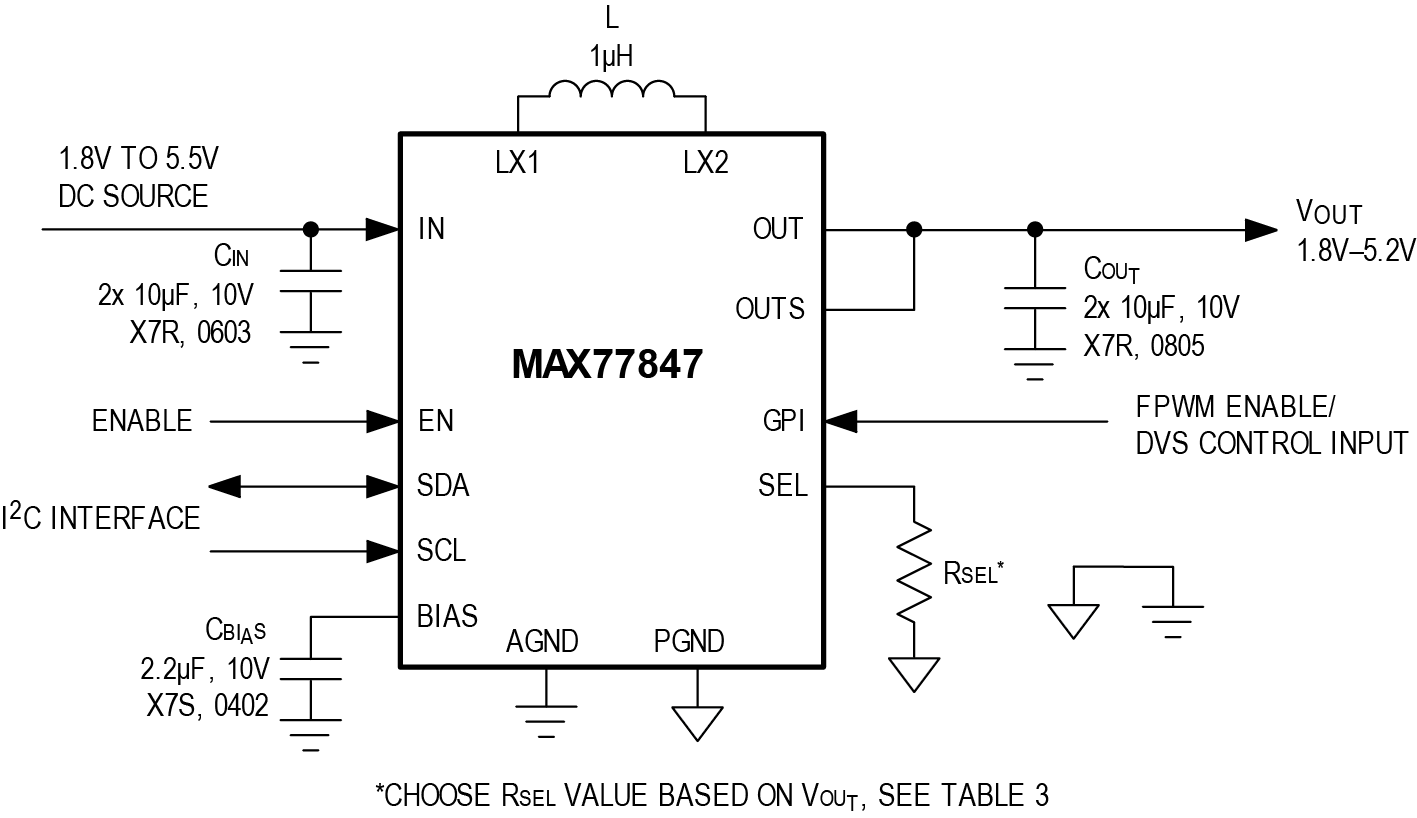

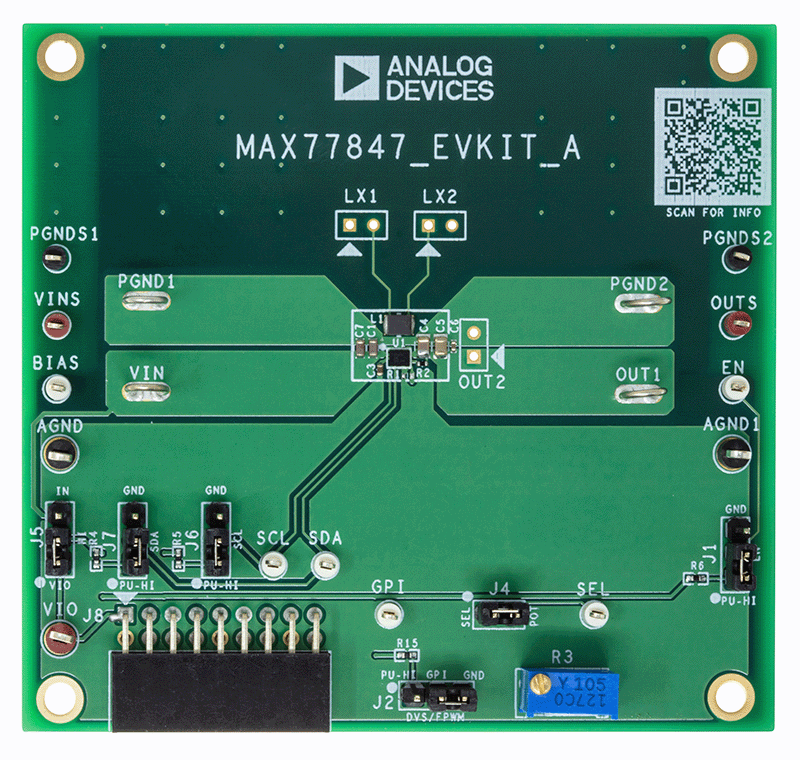

MAX77847评估套件（EV套件）是一款装配完成且经过测试的印刷电路板(PCB)，用于演示采用晶圆级封装(WLP)的MAX77847的功能。它是一款高效的高性能降压-升压稳压器，其开关限流值为4.5A/3.6A，14μA的静态电流位于业界先进水平，适合电池供电应用。该IC支持的输入电压范围为1.8V至5.5V，输出电压范围为1.8V至5.2V。可以使用SEL引脚设置输出电压，并且可以使用GPI引脚实现动态电压调节，而无需使用I²C接口。

I²C接口是可选的。然而，它支持以50mV的步进动态改变输出电压。此外，通过I²C接口，还可以选择开关电流、斜升/斜降压摆率、强制PWM工作模式(FPWM)以及监控器件的过流、过压和热关断保护状态。MAXUSB_INTERFACE#支持使用基于Windows^®的图形用户界面(GUI)和基于寄存器的详细接口来测试IC的所有功能。该评估套件与任何版本的MAX77847 IC都兼容（MAX77847BEWL+是评估套件上安装的默认版本）。
