MAX77714EVKIT
MAX77714多通道集成电源管理IC评估板
顶部
概览
优势和特点
- USB至I2C转换器，便于通信
- 电平转换器(MAX3395)允许调节I2C总线电压：1.8V至3.3V
- 板载电子负载，便于评估
- GUI允许静态/动态调节Buck转换器和LDO的负载
- MOSFET可由外部函数发生器驱动，以评估各个稳压器的瞬态性能
- 经过验证的PCB参考设计和布局
- 完全装配并经过测试
产品详情

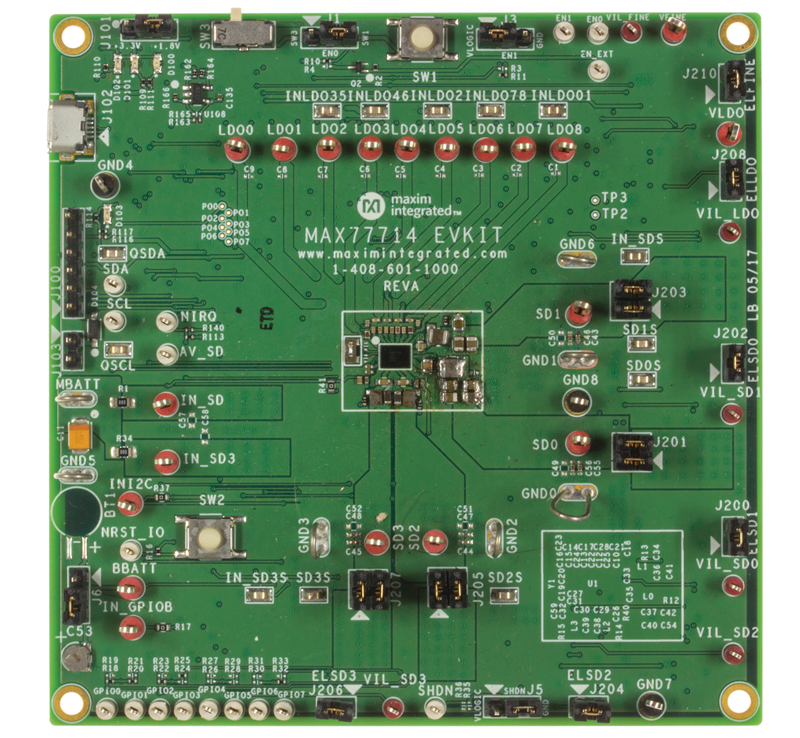

MAX77714评估板(EV kit)为完全装配并经过测试的印刷电路板(PCB)，用于演示高度集成MAX77714 PMIC。器件为完备的电源管理IC (PMIC)，适用于使用片上系统(SOC)应用处理器的移动设备。器件包括4个buck调节器、9个低压差线性调节器、8个GPIO、实时时钟(RTC)、备份电池充电器、双向复位I/O、中断输出和系统看门狗定时器。
评估板也包括MAXQ2000微控制器命令模块，该模块提供I2C接口，用于控制电源排序、各个调节器输出开/关、GPIO、RTC以及设置调节器输出电压。
提供MAX77714评估软件，便于评估。
应用
- AR/VR耳麦
- 汽车后市场附件
- 数码相机
- 无人机
- 手持式游戏机
- 智能家居中心
- 智能手机/平板PC
- 流设备/机顶盒
