MAX77503EVKIT 评估套件 | 亚德诺半导体

概览

优势和特点
产品详情

优势和特点

经过验证的PCB参考设计和布局
容易使用
- 简单的硬件控制：EN、BIASEN和POK都有跳线控制及测试点
- GUI驱动I²C接口，可选择软件控制
- 完全装配并经过测试
USB至I²C转换器，便于通信
- 通过基于Windows的软件GUI控制寄存器
- 电平转换器(MAX3395)允许调节
- 1.8V至3.3V I²C总线电压
板载电子负载仿真系统加载
- 有稳态、瞬态和随机模式

产品详情

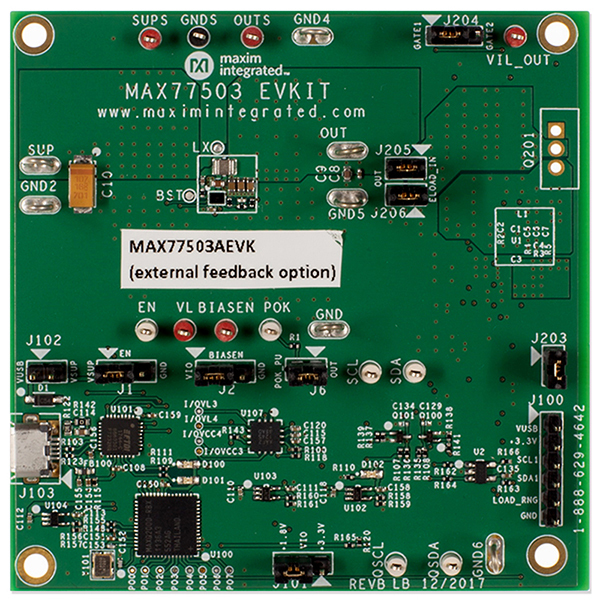

MAX77503评估板(EV kit)为完全装配并经过测试的PCB，演示MAX77503同步降压(buck)型转换器。评估板为降压型调节器电路，使用MAX77503，器件支持3V至14V输入电压、1.5A连续负载电流，输出电压可在0.8V至5V (内部反馈选项)或1.55V至99%输入电压(外部反馈选项)之间调节。

评估板具有双范围电子负载，便于评估buck转换器电路的加载应用场景。可编程稳态、瞬态或随机负载特性。

USB至I²C转换器电路允许基于Windows©的PC运行图形用户界面(GUI)，很容易控制MAX77503寄存器以及板载电子负载。

应用
