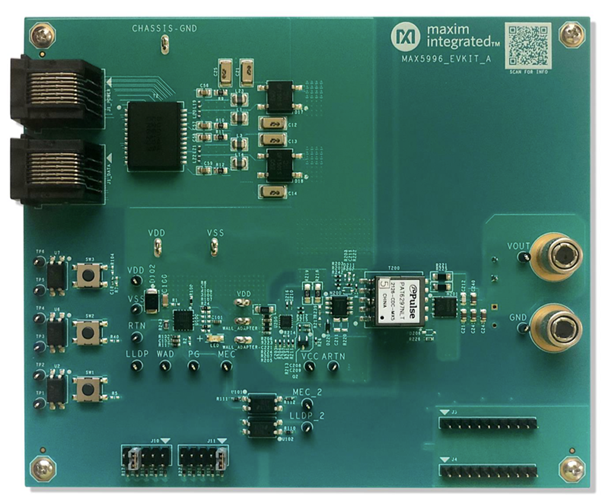

MAX5996CEVKIT
MAX5996A/MAX5996B/MAX5996C评估套件
顶部
概览
优势和特点
- 符合IEEE 802.3af/at/bt标准的PD接口电路
- 多事件分级0-8
- 输入范围：-36V至-57V
- 演示采用隔离型反激式DC-DC转换器的51W PD设计
- 3.75A时，+12V输出
- 启动冲击限流：135mA（典型值）
- 通过MEC进行功率遥测
- 功率/电流限制
- LLDP重新分级
- 正常运行期间的电流限制
- 评估端跨和中跨以太网系统
- 1-4型PSE分类指示
- 简化壁式适配器接口
- 演示休眠和深度休眠省电模式
- 经过验证的PCB布局
- 装配完成且经过测试
产品详情
MAX5996A/MAX5996B/MAX5996C评估套件（EV套件）是一款装配完成且经过测试的表贴电路板，具有以太网端口、网络受电设备(PD)接口控制器电路，适用于-57V电源轨系统。该评估套件使用MAX5996C IEEE® 802.3af/at/bt兼容网络PD接口控制器，采用带裸焊盘的16引脚TQFN封装。该IC用于需要通过以太网网络端口为PD提供直流电源的以太网供电(PoE)应用，例如VoIP电话、无线接入节点、安保摄像头、照明和楼宇自动化。
评估套件由符合IEEE 802.3af/at/bt标准的供电设备(PSE)供电。PSE通过非屏蔽双绞以太网电缆为评估套件的RJ45磁性插孔提供所需的-36V至-57V直流电源。评估套件中具有一个1 x 1千兆RJ45磁性插孔，用于分离端跨或中跨以太网系统提供的直流电源。
该评估套件也可由壁式适配器电源供电。评估套件提供PCB焊盘，用于接受壁式适配器电源的输出。当检测到壁式适配器电源时，将始终优先于PSE电源，并由壁式适配器为评估板供电。
该评估套件可演示IC的全部功能，例如PD检测特征、PD分类特征、多事件分级、功率/电流限制、功率遥测报告、LLDP重新分级、智能MPS、冲击电流控制、输入欠压锁定(UVLO )和DC-DC降压转换器。该降压转换器以395kHz固定开关频率运行，并配置为隔离式有源钳位正向拓扑，输出电压为+12V DC，可提供5.5A电流。
