概览

优势和特点

  • 通过I2C的可编程增益选项范围：10V/V至200V/V（8个步进）
  • 输入失调电压：±1μV（典型值）(REF1 = REF2 = VDD/2)
  • 输入失调电压：±5μV（典型值）（增益 = 20V/V时，REF1 = VDD且REF2 = GND）
  • 增益误差：±0.01%（典型值）
  • 输入电压范围：-5V至+70V
  • -6V至+80V保护能力
  • -3dB带宽：70kHz（增益 = 20V/V）
  • 直流共模抑制比：145dB
  • 轨到轨输出
  • 采用3mm x 3mm TDFN-10封装
  • 温度范围：-40°C至+125°C

产品详情

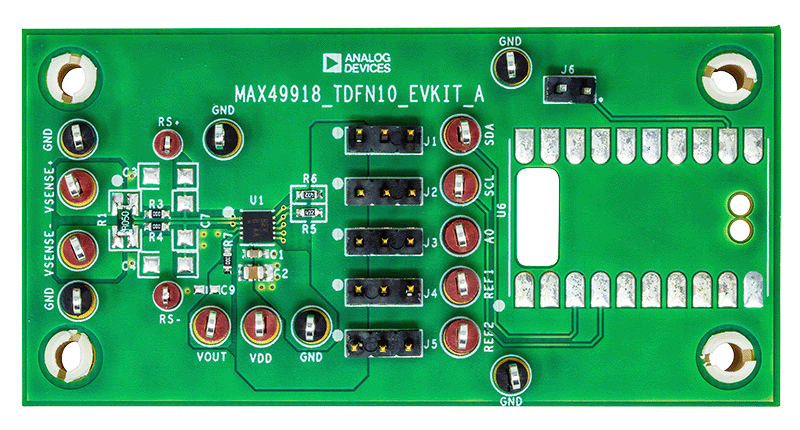

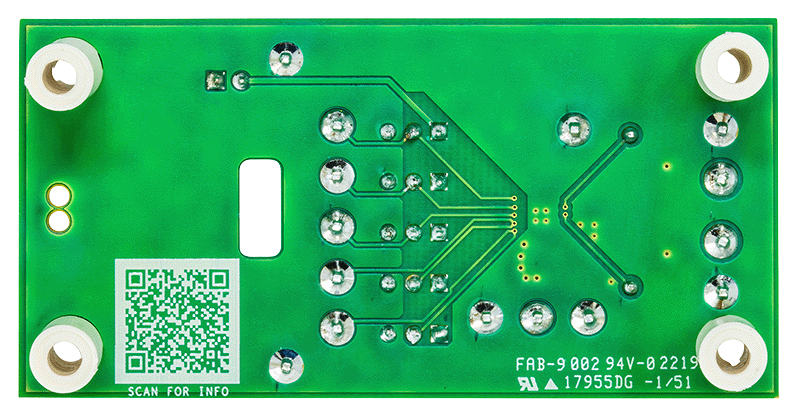

MAX49918评估套件（EV套件）是一个经过全面测试且已装配完成的电路，用于演示MAX49918的功能。MAX49918是一款高精度、宽测量范围、可编程增益、双向电流检测放大器，可监控两个不同的电流电平。

MAX49918的增益通过I2C通信进行编程。

MAX49918评估套件的工作温度范围为-40°C至+125°C汽车温度范围。

该评估套件预留了PCB尺寸，以便在其上焊接MAX32625PICO板。借助MAX32625PICO板，用户可以通过GUI软件方便地控制增益。

技术与领域

相关产品

系统需求

  • MAX49918评估套件
  • 用于VCM输入的0至70V DC电源
  • +3.3V、100mA DC电源
  • 提供3A吸电流的电子负载
  • 一个6½数字万用表（DMM，如34401A）
  • 一个8½数字万用表（DMM，如Agilent 3458）
