概览

优势和特点

  • 评估MAX4146x家族Sub-1GHz ISM发送器
  • 1.8V至3.6V单输入电压电源
  • 直接连接MAX32630FTHR ARM微控制器(MCU)电路板
  • 提供Pmod硬件接口
  • Windows 7/10兼容软件
  • 板载SPI接口控制(MAX41460)和可选I2C控制(MAX41461–MAX41464)
  • GUI控制MAX32630FTHR电路板PMIC操作，1.8V至3.3V
  • 经过验证的2层PCB设计
  • 完全装配并经过测试

产品详情

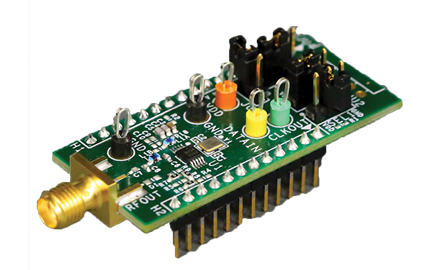

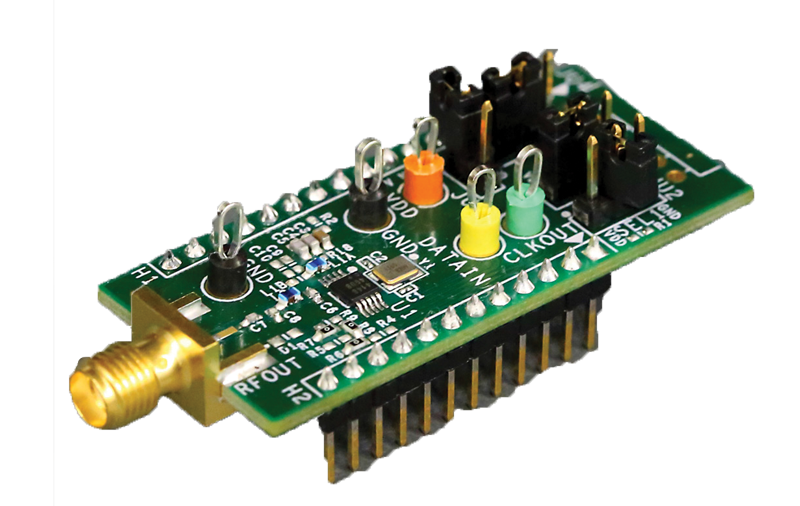

MAX4146x评估板(EV kit)包括一片MAX4146x高输出功率VHF/UHF sub-GHz ISM/SRD发送器，设计用于发送频移键控(FSK)、高斯GFSK或幅移键控(ASK)数据，频率范围为286MHz至960MHz。

MAX41460和MAX41461–MAX41464评估板与外部微控制器(MCU)及计算机上运行的图形用户界面(GUI)软件配合工作。MAX41460使用SPI接口配置内部寄存器，MAX41461–MAX41464可使用预设模式或通过I2C接口实现寄存器编程和控制。

MAX41461、MAX41462、MAX41463和MAX41464评估板还可使用简单、单引脚数据接口操作，缓解正常操作时对器件编程的依赖性，或者必须通过其他高级系统(运行GUI软件的PC)配置发送器才能正常操作。这些器件允许用户通过选择器件和引脚配置来预设工作频率。只需设置评估板上的两个跳线，即可选择工作频率。

评估板包括兼容Windows® 7/10的软件，提供简单的图形用户界面(GUI)，通过SPI或I2C端口配置所有的MAX4146x寄存器。使用MAX32630FTHR应用平台时，GUI也控制板载PMIC，可作为数据发生器。

应用

  • 自动抄表(AMR)
  • 楼宇自动化和安保
  • 车库开门器(GDO)
  • null
  • 无线遥控玩具
  • 远端无线钥匙门禁(RKE)
  • 胎压监测系统(TPMS)
