MAX32620FTHR

MAX32620/MAX77650/MAX17055评估套件

顶部

概览

优势和特点
产品详情

优势和特点

便捷的开发平台
- 0.9 x 2.0英寸DIP外形尺寸
- Pmod兼容插座
  - 支持SPI、UART、I²C和GPIO
  - 可从板的两侧进行操作
- 集成电池管理
  - 单节锂离子充电器
  - 电量计
- 用户界面外设
  - 两个RGB LED
  - 两个按钮
MAX32620微控制器特性
- 带FPU的96MHz Arm Cortex-M4微控制器
- 2048KB闪存
- 256KB SRAM
- 全速USB
- SPI、I²C、UART和1-Wire
- 4通道10位ADC
- 49双电压GPIO
- 3.9mm x 4.1mm，81引脚WLP封装
MAX77650超低功耗PMIC特性
- Smart Power Selector充电器
  - 支持锂离子/锂聚合物电池
  - 7.5mA至300mA充电电流
- 单电感多输出(SIMO)降压-升压稳压器
  - 单电感提供3路输出
- 150mA LDO稳压器
- I²C 可配置
- 2.75mm x 2.15mm，30引脚WLP封装
MAX17055电量计特性
- ModelGauge m5 EZ
  - 消除电池特性表征
  - 消除了库仑计数器漂移
- 工作电流：7µA
- 1.4mm x 1.5mm，9引脚WLP封装

产品详情

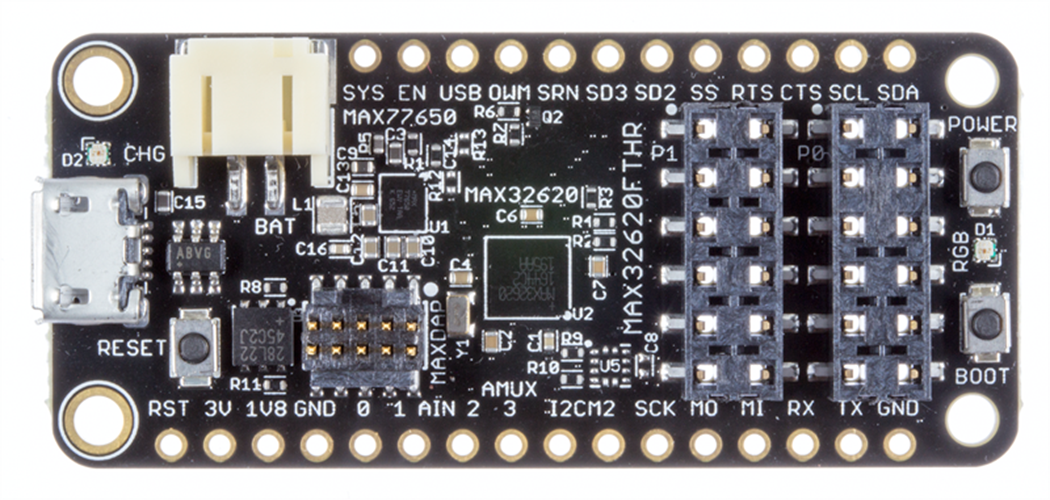

MAX32620FTHR板是一个快速开发平台，旨在帮助工程师使用带FPU的MAX32620 Arm^® Cortex^®-M4微控制器快速实施电池优化解决方案。该电路板还包括MAX77650超低功耗PMIC和MAX17055电量计，以超小的电路板空间提供高效的电源转换和电池管理。0.9 x 2.0英寸小尺寸双排接头与试验板和现成的外设扩展板兼容。除了双排接头之外，还有两个12引脚Pmod™兼容插座连接器，可提供更多扩展选项。板上还具有常见的用户界面外围设备，包括两个RGB指示灯LED和两个按钮。这些器件提供功率优化的灵活平台，以便进行快速概念验证和早期软件开发，从而加快产品上市。

应用
