MAX31723PMB1
MAX31723PMB1外设模块
顶部
概览
优势和特点
- 温度测量范围：-55°C至+125°C
- 温度测量精度：±0.5°C
- 可配置温度计分辨率：9位至12位
- 温度监控器输出，具有用户定义的非易失监测门限
- 通过跳线选择SPI或3线接口
- 6针Pmod兼容连接器(SPI/GPIO)
- C语言例程
- 符合RoHS标准
- 经过验证的PCB布局
- 完全组装并经过测试
产品详情

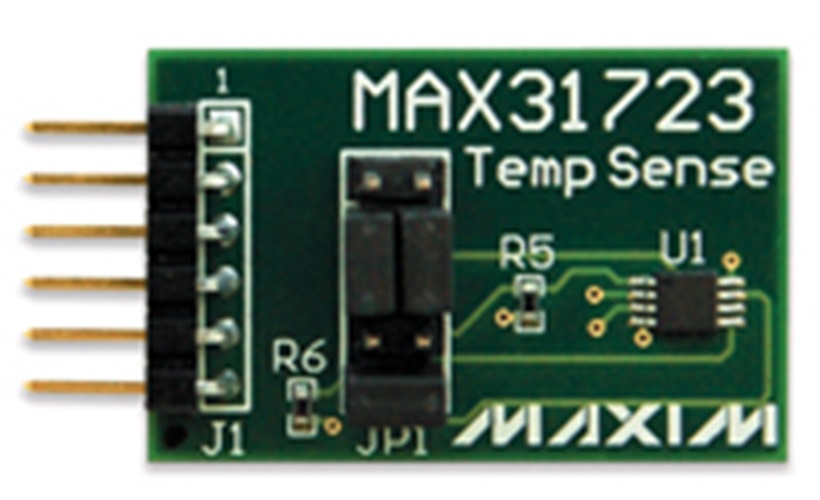

MAX31723PMB1外设模块提供必要的硬件电路，将MAX31723数字温度计和温度监控器与任何使用Pmod™兼容扩展端口的系统连接起来，可配置为SPI和/或GPIO通信。该IC提供温度至数字转换，无需额外元件。通过SPI接口或3线串口读取器件温度数据。用户可以选择接口方式，需要更高的温度分辨率时，用户可以调节读数的分辨率，范围在9位至12位。这一点对于需要快速检测温度失控条件的系统非常有用。温度监控器具有专用的漏极开路输出(/TOUT)。两种温度监控器工作模式(比较器和中断)能够根据用户定义的非易失存储门限(THIGH和TLOW)控制温度监控器的工作。
有关IC操作的详细信息，请参考MAX31723 IC数据资料。
应用
- 工业设备
- 医疗系统
- 网络设备
文档
-
UG-5483: Analog Essentials Getting Started Guide for Zedboard2012/8/17PDF1M
-
UG-5466: Analog Essentials Getting Started Guide for LX9 and Nexys32012/7/18PDF1M
-
MAX31723PMB1: MAX31723PMB1 Peripheral Module Data Sheet (Rev. 0)2012/5/23PDF1M
-
Solutions For Rapid Prototyping: Answering the Needs of Practicing Engineers2023/8/23PDF784 K
-
Maxim模拟精选集锦2012/7/24PDF501K
