概览

优势和特点

  • 演示 MAX25069 或 MAX25169 ASIL 版本的稳健性
  • TFT-LCD 电源部分的 2.65V 至 5.5V 输入范围
  • LED 驱动器部分的宽 4.5V 至 36V 输入范围
  • 可选的开关频率（2.1MHz 或 420kHz），且 TFT 电源部分具有扩频选项。
  • 2.2MHz 或 400kHz 可编程电阻器开关频率，且具有六个 150mA LED 驱动器的 LED 驱动器部分具有扩频选项。
  • 400kHz 至 2.2MHz 开关频率的同步输入
  • 默认输出电压（独立模式）
    • 200mA 时 6.8V 输出（升压转换器）
    • -200mA 时 -6.8V 输出（反相稳压器）
    • 15mA 时 12.8V 输出（正电荷泵稳压器）
    • 15mA 时 -9.5V 输出（负电荷泵稳压器）
  • 适用于可用集中的其他值的板载可编程能力。
  • 相移调光选项
  • 演示逐周期限流值和热关断特性
  • 演示宽调光比
  • 演示可实现更佳 EMI、声学性能和更高调光比的混合调光
  • 演示顺滑亮度变迁的淡入/淡出效果
  • 用于展示热折回功能
  • I2C 可编程能力
  • 专用 GUI
  • 完全测序灵活性
  • 经过验证的 PCB 布局
  • 完全组装和测试

    • 产品详情

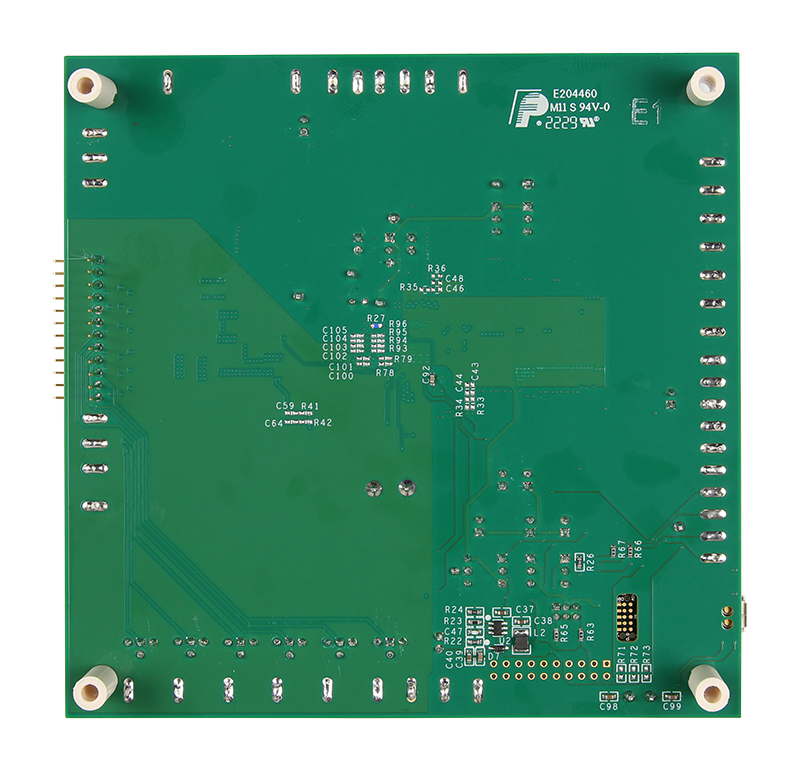

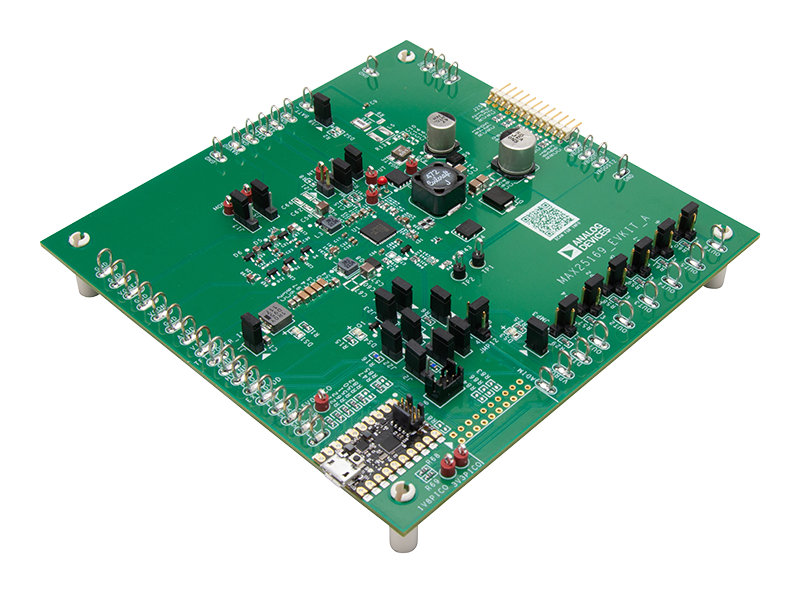

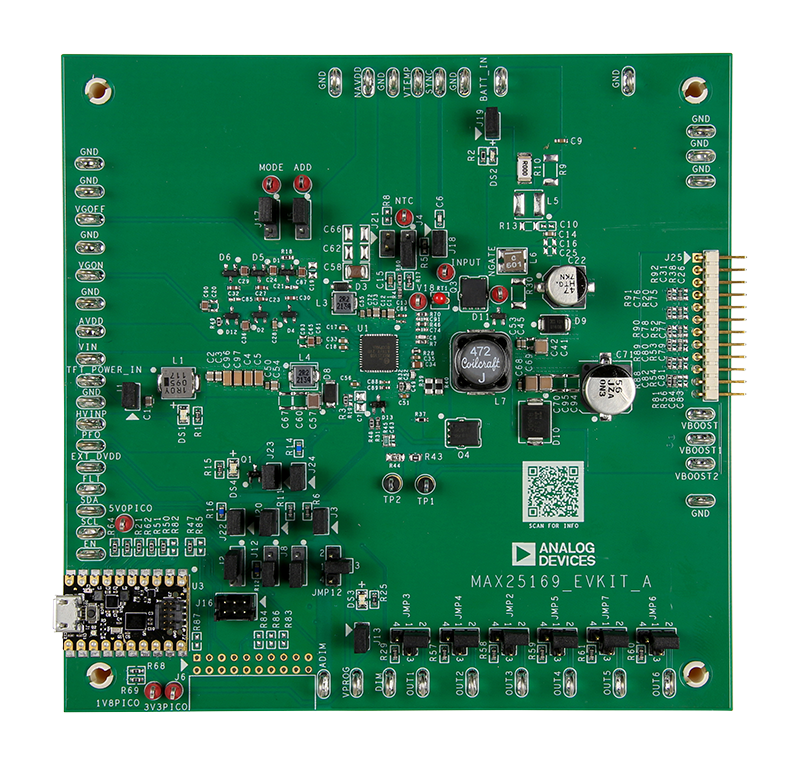

    MAX25169 评估套件（TV 套件）用于演示 MAX25069/MAX25169 IC，这是用于汽车 TFT-LCD 应用的高度集成式电源和和 LED 背光驱动器。该 EV 套件是一款全面装配并经过测试的表面贴装 PCB，用于为汽车显示屏提供完整的电源管理解决方案。该 EV 套件用于演示一个具有测序开关的电流模式升压转换器 (HVINP–AVDD)，一个电流模式反相稳压器 (NAVDD)，正负栅极电压控制器（VGON 和 VGOFF），以及一个为六串 LED 驱动器供电的升压转换器。

    该 EV 套件可配置为以独立模式或 I2C 模式工作。

    该 EV 套件的 TFT-LCD 电源部分可在 2.65V 至 5.5V 直流电源电压范围内工作。升压稳压器 (HVINP) 配置为双极模式可输出 4.9V 至 10.5V 电压，配置为单级模式可输出 11.7V 至 18V 电压，并且可提供高达 300mA 的电流。反相稳压器 (NAVDD) 可产生负输出，用于跟踪升压转换器的电压，并且可提供高达 200mA 的电流。栅极驱动器电源由调节的电荷泵组成，在双极模式下可产生 8.4V 至 21V 的电压，而在单级模式下可产生 12.6V 至 31.5V 的电压 (VGON)，在 VGOFF 模式下则可产生 -4V 至 -18V 的电压。它们可提供高达 15mA 的电流，具体取决于 AVDD 设置。

    HB LED 驱动器部分演示了一个升压 DC-DC 预稳压器以及六个线性电流消耗通道。升压预稳压器以 2.2MHz 或 400kHz 的频率切换，并作为电流模式控制的稳压器运行，可为电流消耗提供高达 900mA 的电流。每个 LED 通道的工作电压可高达 36V，并且可提供高达 150mA 的电流。

    该 EV 套件的 LED 驱动器部分的工作电压范围为 3V 直流电压到高亮度 (HB) LED 灯串正向电压。该 EV 套件还演示了 IC 的其他特性，如可调输出电压、广泛的诊断功能，从而以帮助实现 ASIL-B 安全级别、热关断、相移脉冲宽度调制 (PWM) 调光等。

    通过利用应用到 DIM 焊盘上的 PWM 信号可执行外部调光，也可以通过 I2C 编程所需的调光频率和单个占空比来进行内部调光。通过寄存器位可使能混合调光特性，从而减少 EMI。

    该 EV 套件提供了一个 I2C 接口，可与 PICO BOARD MAX32625 或第三方 I2C 主设备（如通用微控制器）配合使用。

    该 EV 套件还包括与 Windows® 兼容的软件，可提供一个简单的图形用户界面 (GUI) 来实现 IC 的功能。
