数据手册 Rev. 1
1 查看全部

概览

优势和特点

  • 四通道智能串行控制36V半桥，满量程高达1.7A/3.2A
  • 电源电压：4.5V至36V DC
  • SPI和OTP寄存器
  • 高度灵活的控制方法（例如桥接负载）
  • 双电平电流/电压时序控制器
  • 柱塞运动检测
  • 省电特性
  • 高级诊断
  • 全套保护

产品详情

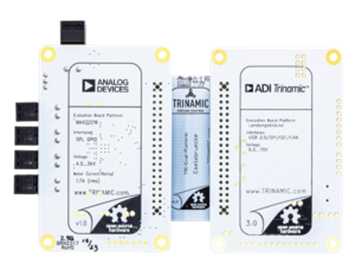

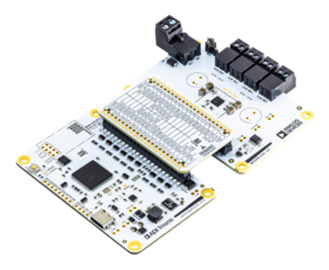

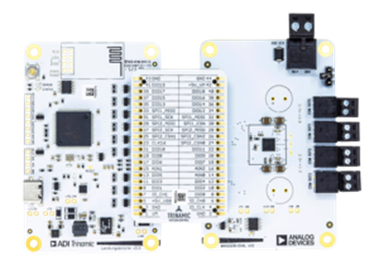

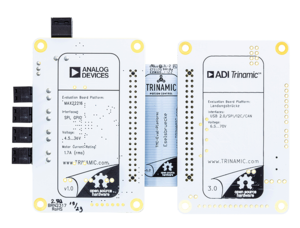

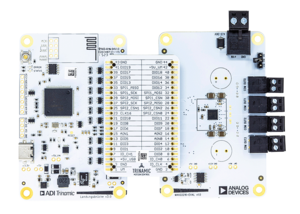

MAX22216-EVAL可与TRINAMIC评估板系统相结合或作为独立板来评估MAX22216。它使用标准原理图并提供多种选项来测试不同的工作模式。

应用

  • 电磁阀和继电器
  • 实时电流测量
  • 比例阀
  • 直流电机
  • 数字输出接口
  • 双稳态闭锁电磁阀

技术与领域

相关产品

系统需求

  • MAX22216-EVAL 评估板
  • 配备最新固件的 Landungsbruecke
  • Eselsbruecke Bridge 板
  • 负载（例如，电磁阀）
  • USB 接口
  • 电源
  • 最新 TMCL-IDE V3.0 和 PC
  • 接口、负载和电源电缆
