MAX22213EVKIT

产品详情

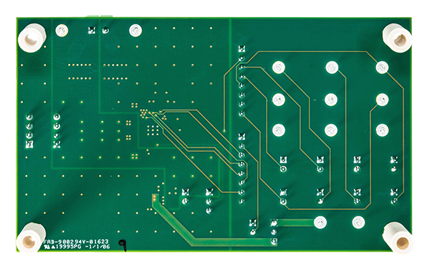

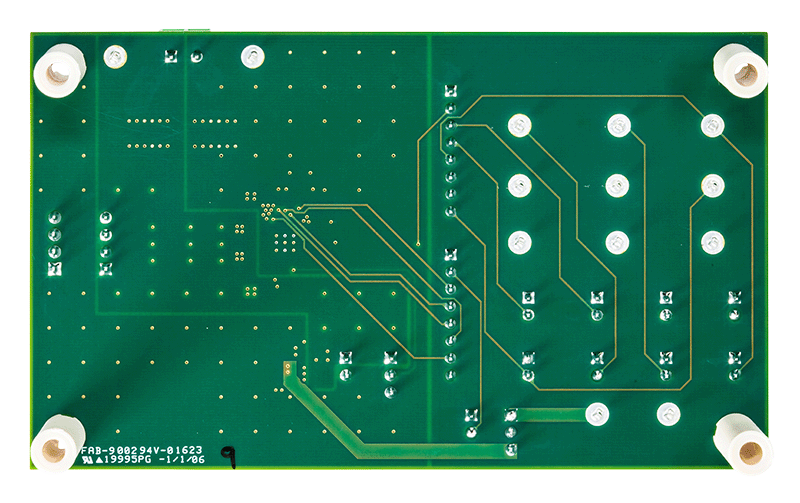

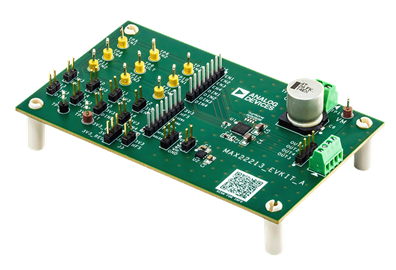

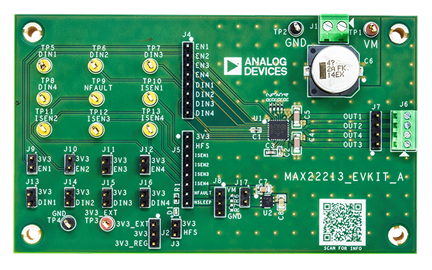

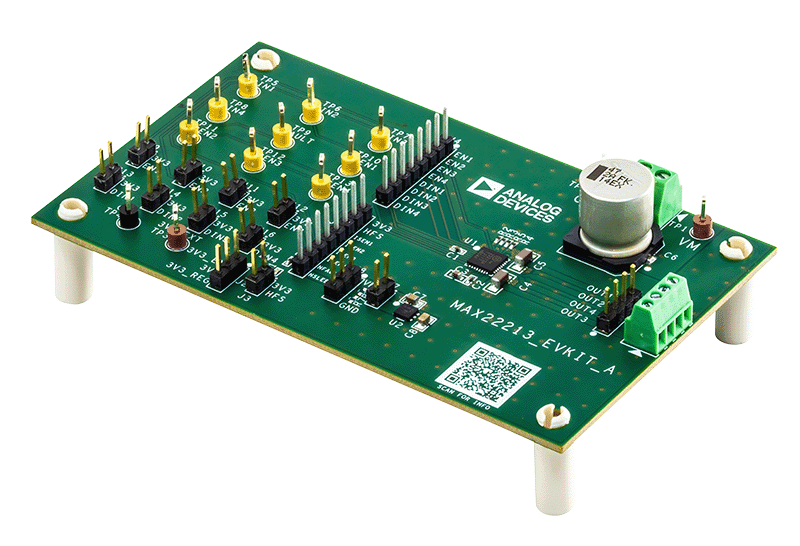

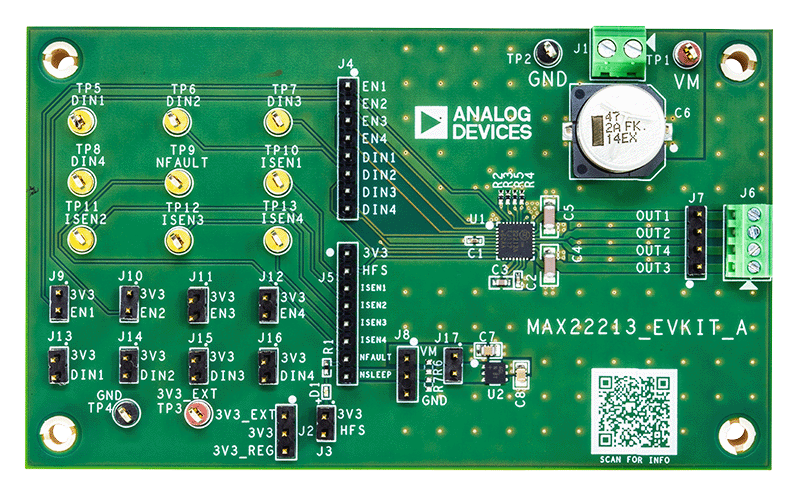

MAX22213 评估套件（EV 套件）设计可靠，用于评估 +36V、3.8A 四路 H 半桥电机驱动器 MAX22213。MAX22213 可驱动四个螺线管、两个有刷直流电机、一个步进电机或不同负载的组合。MAX22213 IC 在四路 H 桥配置中集成了超低阻抗 FET，典型 R_ON（高侧 + 低侧）为 0.25Ω。该 EV 套件具有接头、测试点和端子板，可提供与 MAX22213 电机驱动器连接的接口。MAX22213 的集成电流检测输出 ISEN_ 可以使用测试点进行监控，也可以使用接头 J5 连接到外部 ADC。MAX22213 EV 套件采用 +4.5V 至 +36V (VM) 的输入电压工作。板载 +3.3V 稳压器 U2 (MAX6765TTSD2+) 提供 +3.3V 稳压输出，用于驱动 MAX22213 逻辑输入。配有端子板 J1 和 J6，为高电压、高电流 VM 输入和电机驱动器输出 OUT_ 提供接口。
