MAX22211EVKIT

产品详情

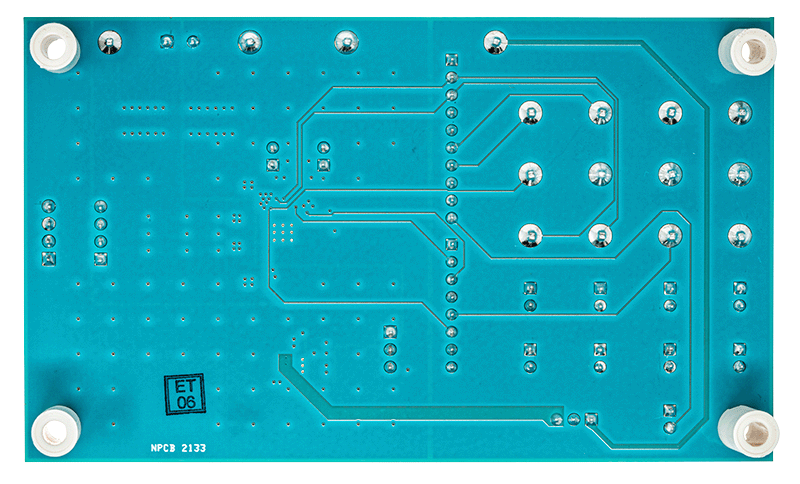

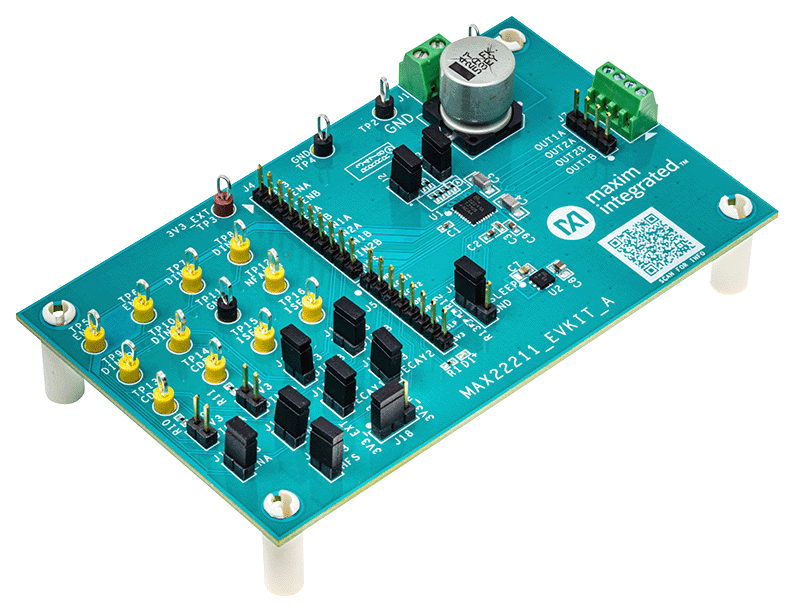

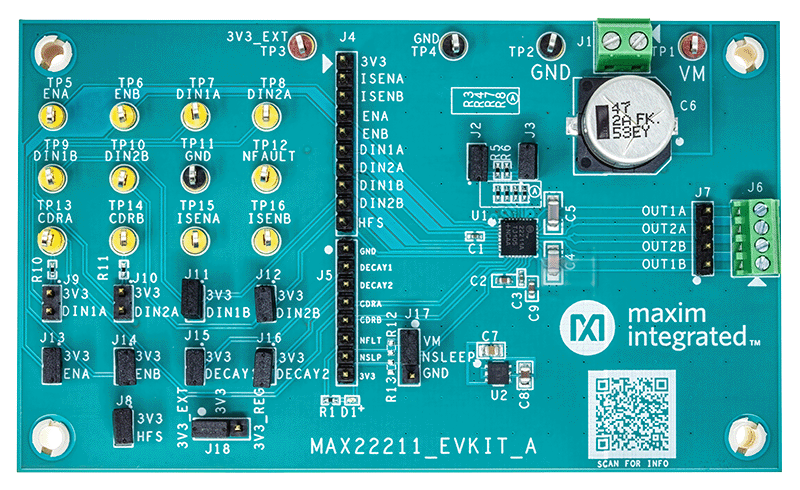

MAX22211 评估套件（EV 套件）设计可靠，用于评估 +36V、3.8A 双 H 桥电机驱动器 MAX22211。MAX22211 可驱动两个有刷直流电机或单个步进电机。MAX22211 IC 在双 H 桥配置中集成了超低阻抗 FET，典型 R_ON（高侧 + 低侧）为 0.25Ω。该 EV 套件具有接头、测试点和端子板，以提供与 MAX22211 电机驱动器连接的接口。MAX22211 的集成电流检测输出 ISENA 和 ISENB 可以使用测试点进行监控，也可以使用接头 J4 连接到外部 ADC。MAX22211 具有嵌入式电流驱动调节 (CDR) 功能，提供了可调斩波电流 (ITRIP)。MAX22211 EV 套件采用 +4.5V 至 +36V (VM) 的输入电压工作。板载 +3.3V 稳压器 U2 (MAX6765TTSD2+) 提供 +3.3V 稳压输出，用于驱动 MAX22211 逻辑输入。配有端子板 J1 和 J6，为高电压、高电流 V_M 输入和电机驱动器输出 OUT_A 和 OUT_B 提供接口。
