概览

优势和特点

  • USB 电源选项
  • 灵活的配置
  • 板载电池模拟
  • 用于输出电压测量的检测测试点
  • 与 Windows® 8/Windows 10 兼容的图形用户界面 (GUI) 软件
  • 全面装配且经过测试

产品详情

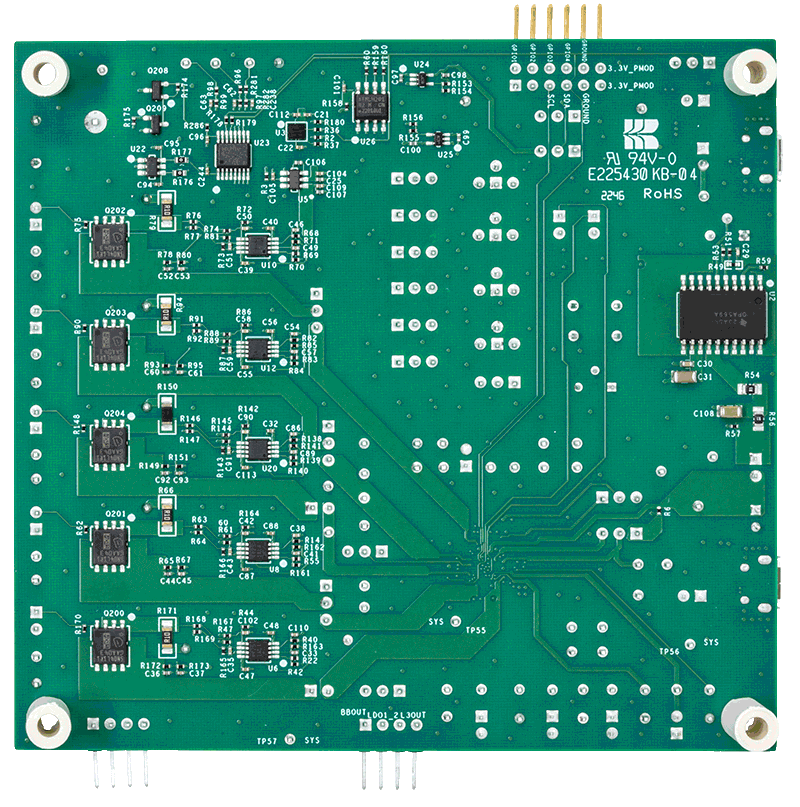

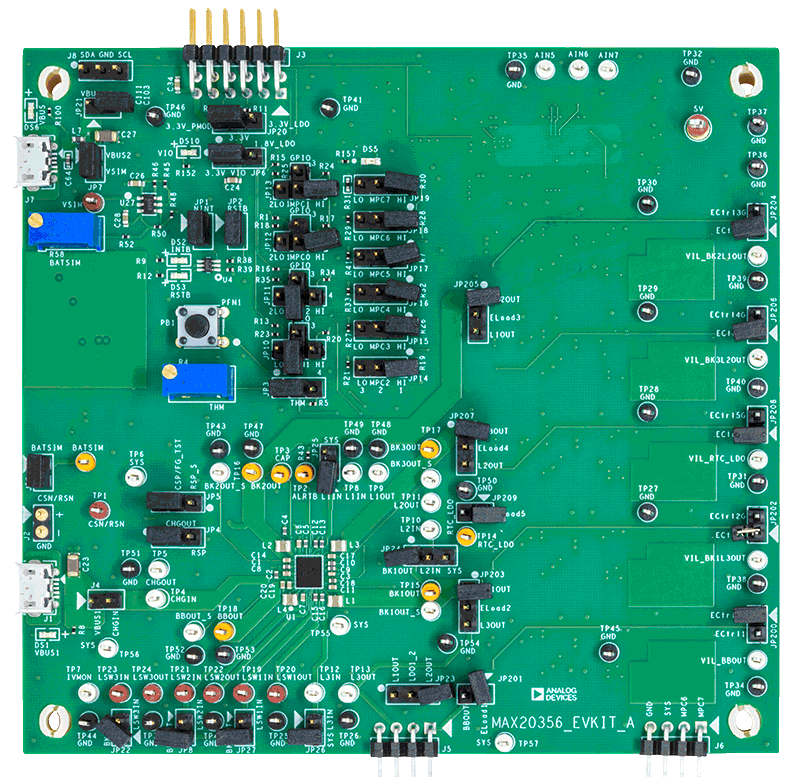

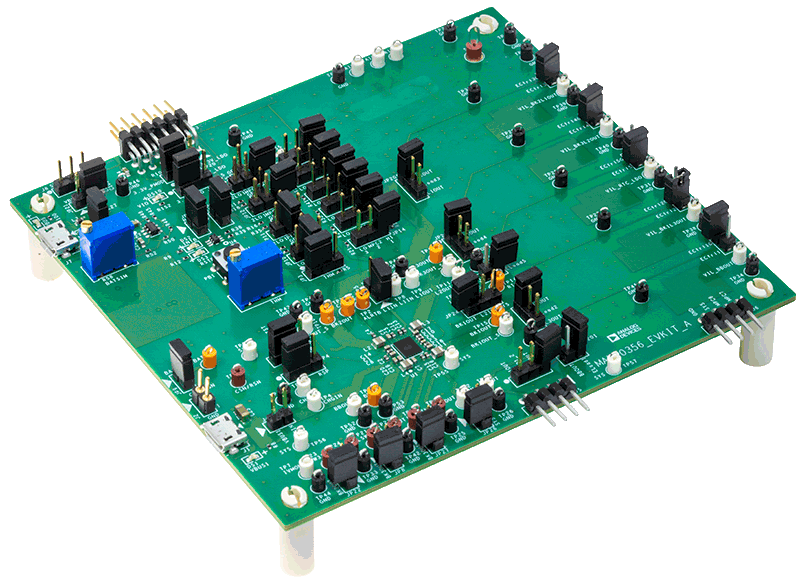

MAX20356 评估套件（EV 套件）是一款全面装配且经过测试的电路板，用于评估针对超低功耗可穿戴设备应用设计的 MAX20356 电源管理解决方案。

一组经过功耗优化的灵活电压稳压器，包括 3 个降压转换器、一个升降压转换器、4 个线性稳压器（包括 RTC LDO）和 3 个负载开关，可提供高度集成和创建完全优化电源架构的能力。有关套件操作和特性的详细信息，请参阅 MAX20356 IC 数据手册。

该套件可通过 I2C 接口进行配置，以允许对各种功能进行编程和读取套件状态。EV 套件 GUI 应用程序向 MAXPICO2PMB# 适配器板发送命令来配置套件。

该 EV 套件标配已安装 MAX20356 EV 套件版本 IC。

技术与领域

相关产品

包装内含

  • MAX20356_EVKIT_A 系统
  • MAXPICO2PMB# 板
  • 两根 USB A 转 USB Micro-B 电缆

系统需求

  • MAX20356 EV 套件
  • 带 USB 端口的 Windows PC
  • 一根 USB A 转 USB Micro-B 电缆和具有最新固件的 PICO2PMB 适配器板
  • 一根 USB A 转 USB Micro-B 电缆或电源（用于电池模拟或电池电压）
  • 一根 USB A 转 USB Micro-B 电缆或电源（用于充电器）
  • 一个电压表
