概览

优势和特点

  • 3V 至 80V 输入电压范围
    • 如果使用反向保护型 FET，则为 3V 至 75V
  • 3% 精度电流监控
  • 可编程限流响应
  • 反向电压/电流保护
  • 失地保护
  • PMBus 功能配置
  • PMBus 遥测报告
    • 输入电压
    • 输出电压
    • 电流
    • 温度
  • -40℃至 +125℃工作温度
  • 23 引脚 4.5mm x 5.75mm FC2QFN 封装

产品详情

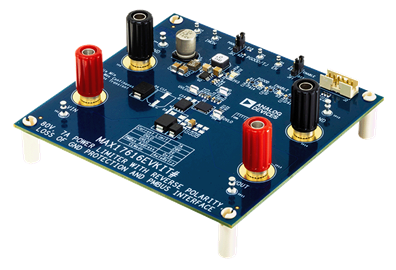

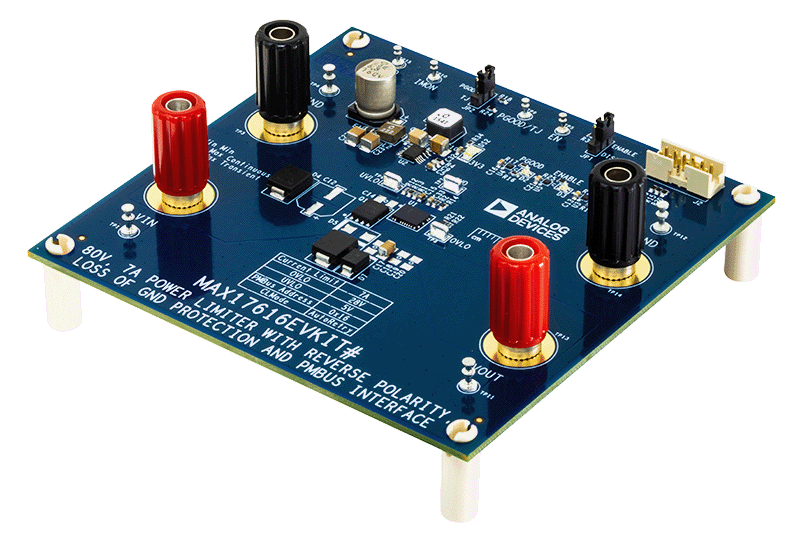

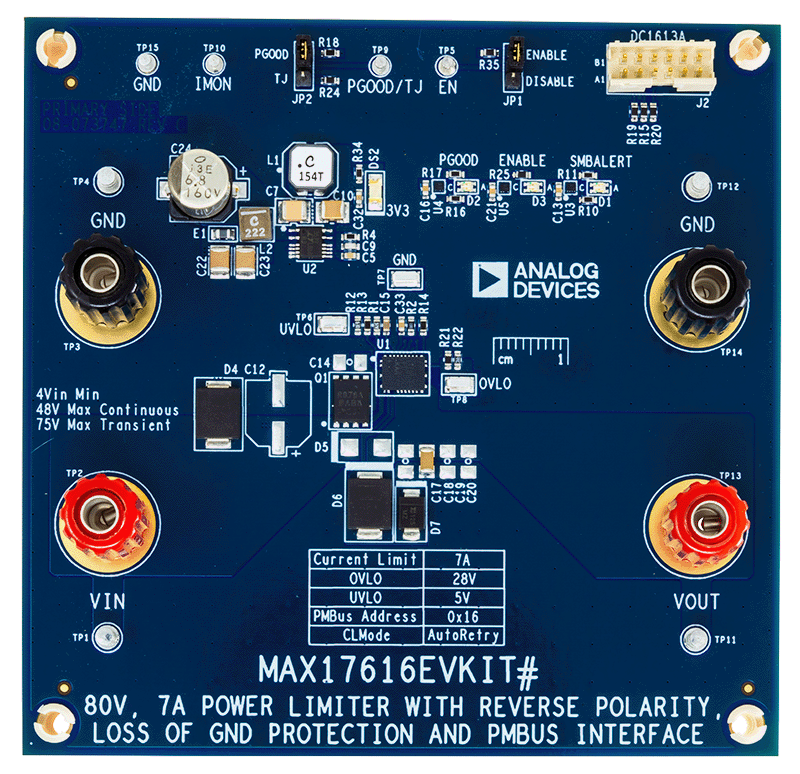

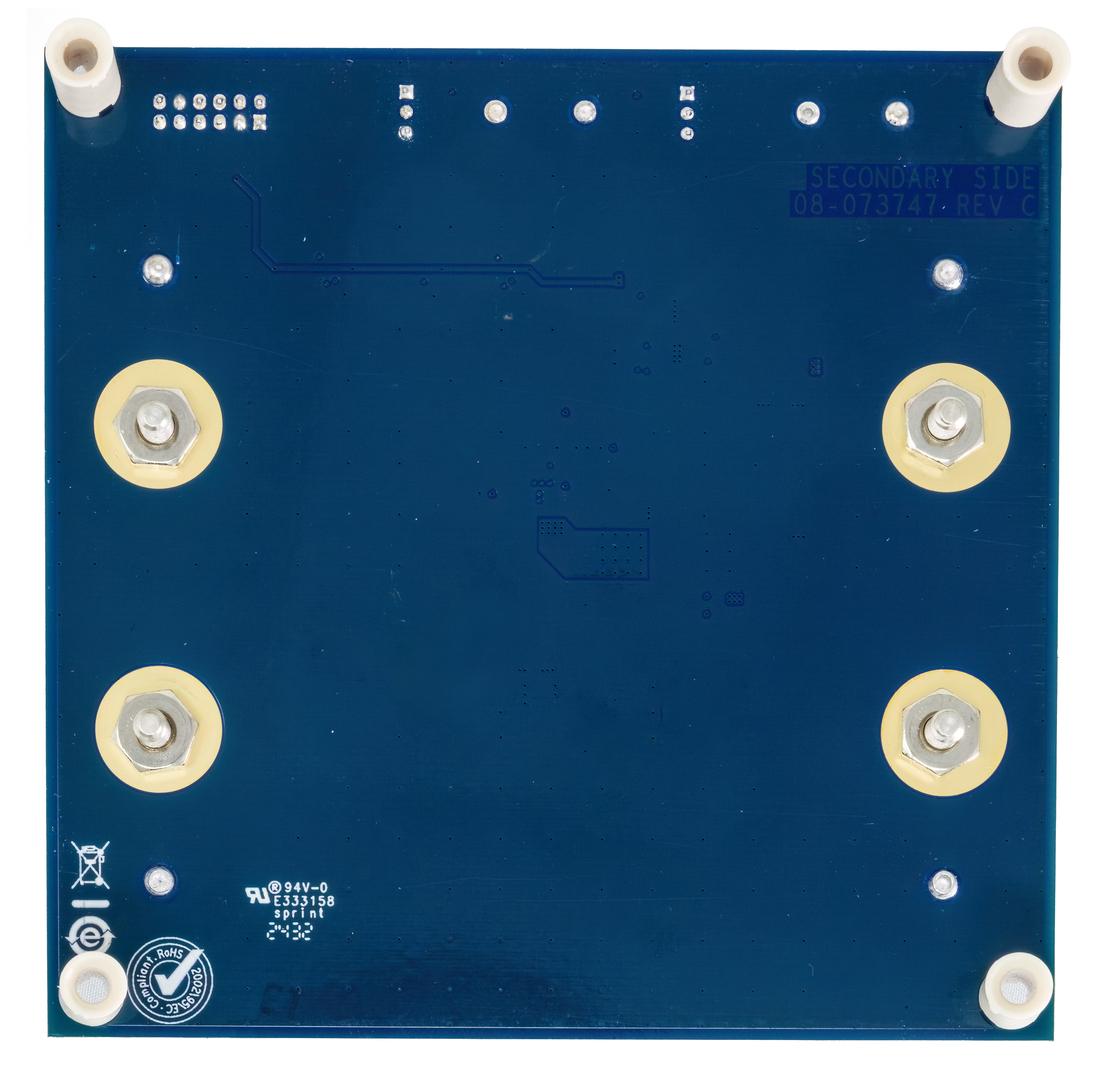

MAX17616EVKIT# 评估电路采用 MAX17616 eFuse 设置，适用于 5V 至 28V 操作，具有 7A 自动重试电流限制。3.3V 降压调节器为上拉电阻和逻辑提供电压，以运行电路板上的指示灯 LED。该板提供了一个接头，用于连接 DC1613A，以便通过 USB 连接计算机并访问 LTPowerPlay。LTPowerPlay 提供了一个方便的 GUI 来评估 PMBus 功能。该板还包括一个额外的外部 N 沟道 FET，用于反向传导保护。为了方便进行 PMBus 评估，请确保除了此套件之外还配备 DC1613A。访问 www.analog.com 订购 DC1613A。如需订购 DC1613A 的帮助，请联系您当地的 ADI 销售代表。
