概览

优势和特点

  • 工作输入电压范围：4.5V至40V（移除TVS二极管D101、D201和开路跳线JU101、JU201，将工作电压范围扩展至60V）
  • 输入端子上提供40V TVS二极管（D101和D201）
  • 输出端子上提供肖特基二极管(D103)
  • 评估欠压保护（UVLO1、UVLO2）、过压保护（OVLO1、OVLO2）、三种限流类型和限流阈值
  • 两个输入电压的UVLO均编程设定为4.5V
  • 两个输入电压的OVLO均编程设定为40.2V
  • 内部上拉高电平有效使能输入
  • 可通过跳线配置限流（默认选择0.3A）
  • 可通过跳线配置（JU102、JU202）限流类型（默认选择自动重试）
  • 可编程启动消隐时间（C103、C203）
  • 故障指示信号（UVOV1、UVOV2、FLAG1、FLAG2)
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

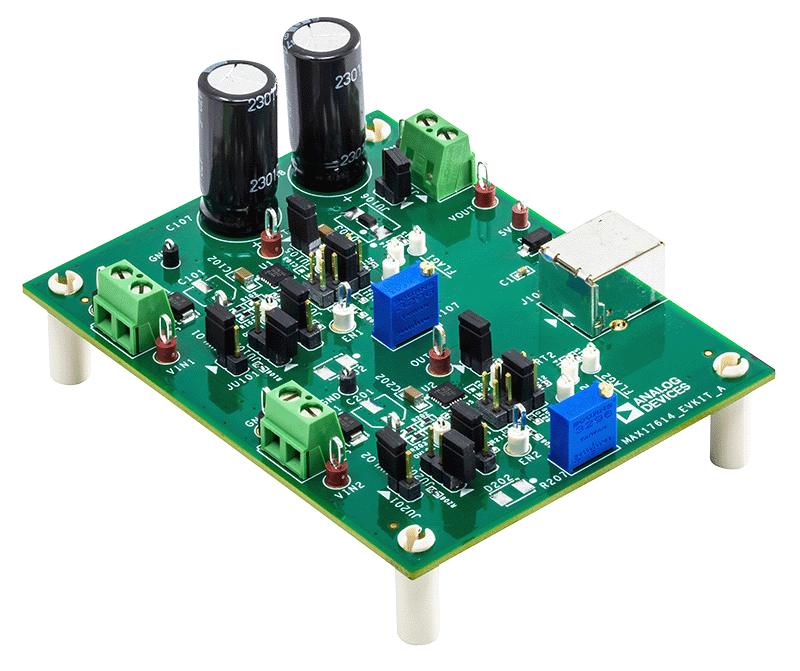

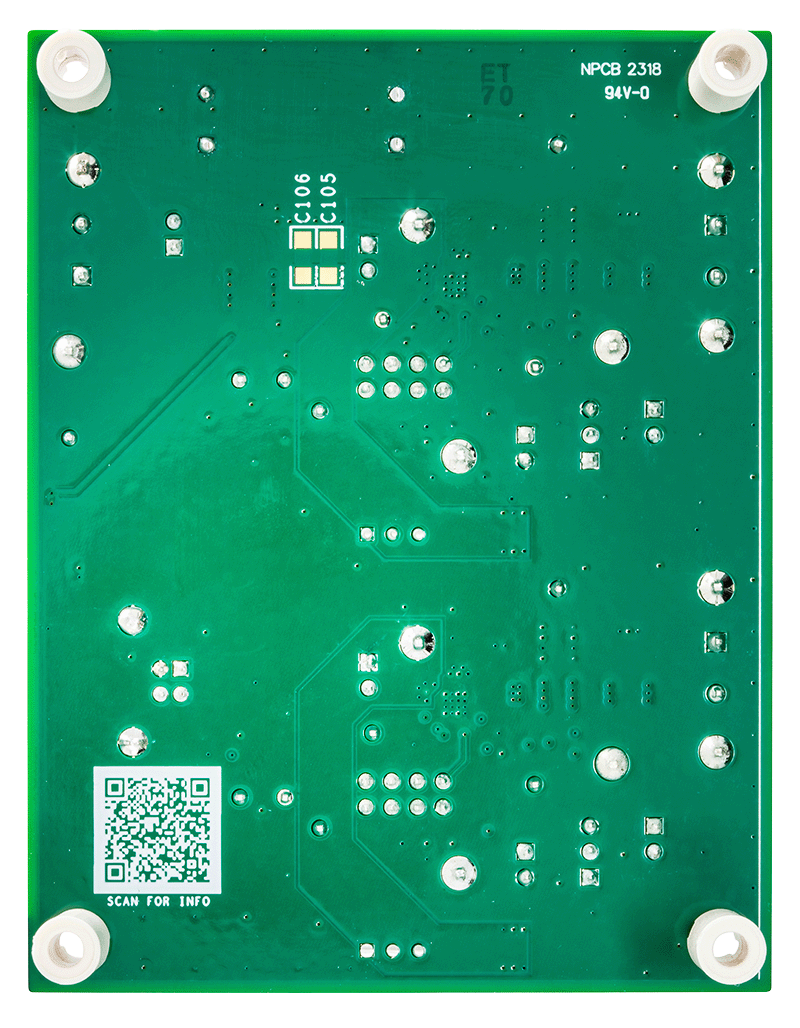

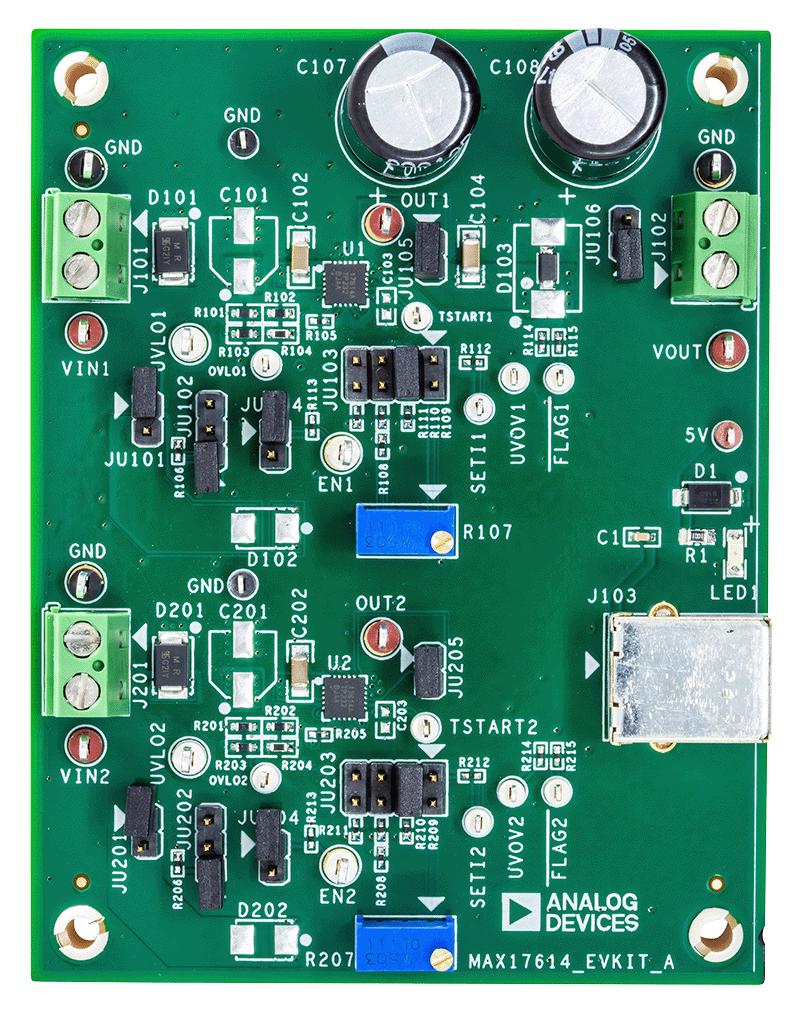

MAX17614评估套件（EV套件）是一块装配完成且经过测试的电路板，用于演示采用20引脚TQFN-EP封装的MAX17614理想二极管/电源选择器。评估套件允许连接两个电源作为输入。负载从适合理想二极管应用的较高电压电源获取电力。对于电源选择器应用，负载通过驱动各自的EN引脚从两个电源中的任意一个获取电力。评估套件配置允许对两个实例进行独立设置，以演示可调过压、欠压、反向电流阻断、三种限流类型（自动重试、连续和闭锁）以及不同的可编程限流阈值（0.15A至3A）。有关该IC优势和特性的更多详细信息，请参考MAX17614 IC数据手册。
