MAX17523AEVKIT

MAX17523A评估套件

顶部

概览

优势和特点
产品详情

优势和特点

工作电压范围：4.2V至36V
在输入端子上提供一个TVS二极管，在输出端子上提供一个肖特基二极管
内部UVLO编程为18.5V
内部OVLO编程为33V
评估三种限流类型：限流阈值、OVLO和UVLO
可通过跳线配置限流（默认选择为1A）
限流模式默认设置为自动重试
经过验证的PCB布局
装配完成且经过测试

产品详情

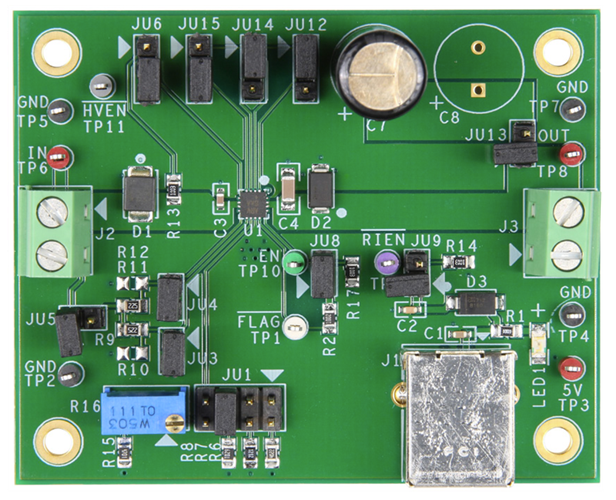

MAX17523A评估套件（EV套件）是一款装配完成且经过测试的电路板，用于演示MAX17523A，这是一款4.2V至36V、1A限流器，具有OV、UV和反向电压保护功能，采用16引脚TQFN封装。该评估套件在输入端集成TVS二极管，在输出端集成肖特基二极管。该评估套件采用4.2V至36V输入电源。

评估套件电路可配置为演示器件的不同限流类型、可调过压、欠压以及不同的限流阈值。
