概览

优势和特点

  • 评估采用8引脚TDFN封装的MAX17227J
  • 输入范围：400mV至5.5V
  • 最小启动电压：800mV
  • 可配置输出电压：2.3V至5.4V
  • 5.0V时的输出电流高达300mA (VIN > 3.6V)
  • 经过验证的2层1oz铜基PCB布局
  • 展示紧凑的解决方案尺寸
  • 装配完成且经过测试

产品详情

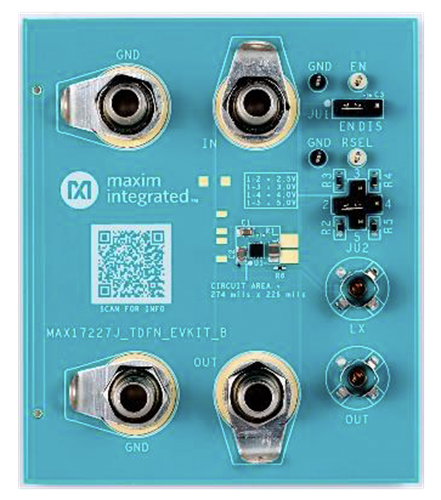

MAX17227J TDFN评估套件（EV套件）用于评估采用TDFN封装的MAX17227J IC。MAX17227J是一款nanoPower升压转换器，提供500mA峰值电感限流值，并在输入电压高于设定的输出电压时提供自动直通操作。该评估套件的输入电压范围为400mV至5.5V，具体取决于负载，在3kΩ负载条件下，启动电压为0.88V（典型值）。该评估套件提供2.3V至5.4V的电阻可配置输出电压。关于输出电压设置，请参考MAX17227J IC数据手册。该评估套件已安装MAX17227JATA+。



应用

  • 电池供电医疗设备
  • 临床仪器仪表
  • 消费电子
  • 紧急照明
  • 工业
  • 物联网传感器
  • 医疗
  • 近带物联网
  • 可穿戴设备
  • Wi-Fi®模块
