概览

优势和特点

  • 阈值精度为±0.3%
  • 标称阈值为0.9V/3.28V
  • 欠压/过压监控范围为±4%/±3%
  • 低电平有效RST1和低电平有效RST2信号的复位超时为10ms
  • 两种复位输出上拉电压选项
  • 经过验证的1.5” x 1.5”双层2oz铜基PCB布局
  • 展示紧凑的解决方案尺寸
  • 装配完成且经过测试

产品详情

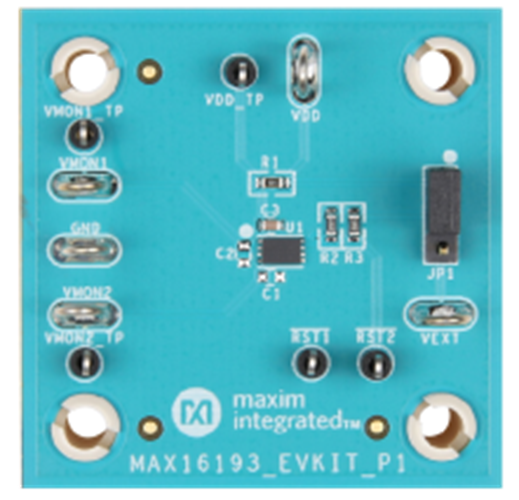

MAX16193评估套件（EV套件）是一个经过全面测试且已装配完成的电路，用于演示MAX16193双通道、低压窗口检测器监控电路的功能。MAX16193评估套件可用于帮助评估MAX16193的0.3%过压/欠压故障检测能力。借助跳线JP1，可选择将复位输出的上拉电阻连接到VDD以外的电压。关于复位输出上的绝对最大额定电压，请参考MAX16193 IC数据手册。MAX16193评估套件采用1.5” x 1.5”PCB封装，并在-40°C至+125°C汽车应用温度范围工作。



应用

  • 先进驾驶辅助系统(ADAS)
  • 多电压ASIC
  • 服务器
  • 存储设备
