概览

优势和特点

  • 用于反相降压-升压配置的输入电压范围为-36V至-60V
  • 基于输入电压，输出电压范围为24V至50V
  • 温度范围：-40°C至+125°C
  • 香蕉插口，用于输入和输出电压
  • 可配置输出电压和补偿参数
  • 可调电流限值
  • REFIN特性和MAX15258 I2C数字接口支持灵活调节输出电压
  • 内部VREF可通过I2C数字接口编程
  • 装配完成且经过测试

产品详情

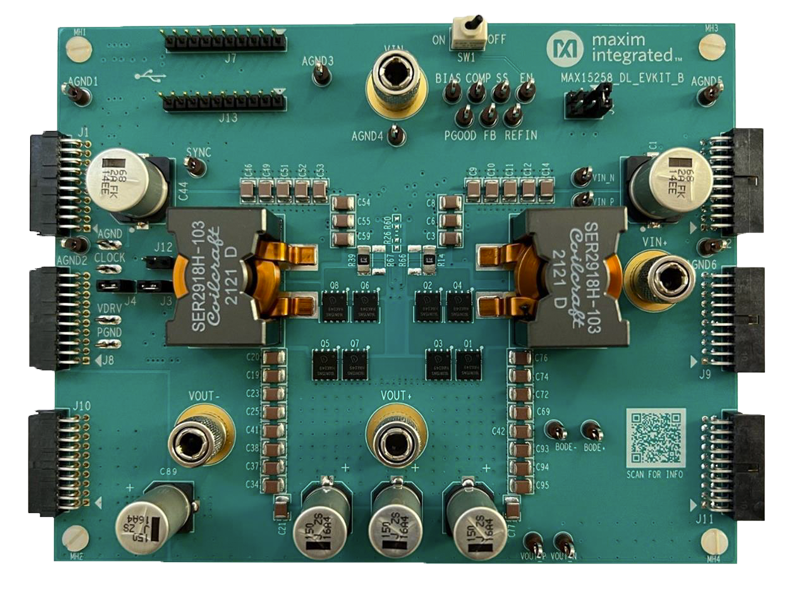

MAX15258评估套件（EV套件）设计可靠，用于评估MAX15258，这是一款带I2C数字接口的高压多相升压控制器，可用于在使用分立电感的单相、双相、三相或四相反相-降压-升压配置中支持多达四个MOSFET驱动器和八个外部MOSFET。该评估套件的工作输入电压范围为-36V至-60V，支持24V至50V输出电压范围。该评估套件采用可靠的六层PCB设计，其中配备了MAX15258。两个MAX15013 IC用作评估套件的MOSFET驱动器。该评估套件还配有板载MAX17760降压转换器，用于为MAX15258和MOSFET驱动器提供10V电源电压。外部MAX32625PICO板用于在MAX15258和MAX15258 GUI之间进行通信。三相或四相操作需要两个MAX15258评估套件。

应用

  • 通信
  • 工业
  • 多相升压
