概览

优势和特点

  • 在宽范围的输入电压和负载条件下稳健运行
  • 在可选现场电源输入和输出接地的情况下，提供高达±1kV IEC61000-4-5浪涌保护
  • 通过LED指示故障和反向电流检测条件
  • 多个故障条件指示
    • 反向电流检测
    • V5输出欠压闭锁
    • RCLIM控制输入短路检测
    • 热关断故障
  • 包含用于输出端反向电流保护的FET
  • 提供冲击电流控制，支持高达2倍的最大负载电流
  • 通过电阻可选选项设置最大允许负载电流
  • 宽逻辑电压范围：+1.8V至+5.5V
  • 隔离电源输入范围：+3V至+5.5V
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

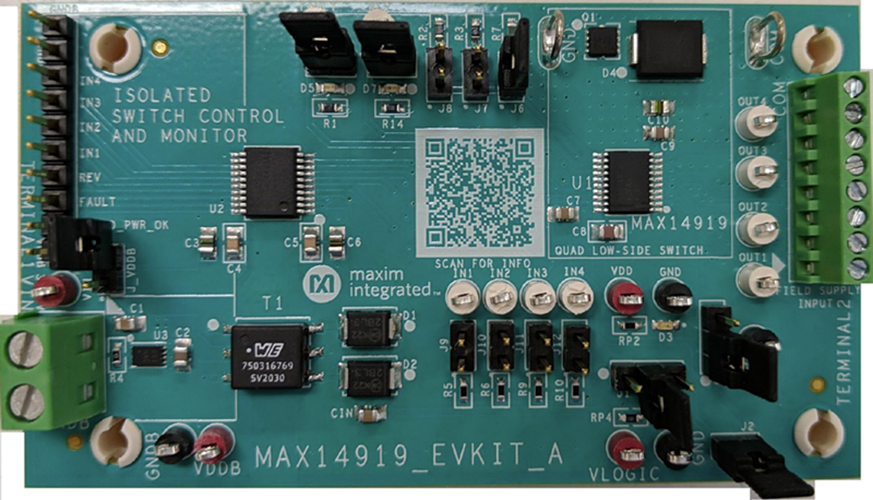

MAX14919评估套件（EV套件）设计可靠，用于评估具有140mΩ（典型值）RON和±1kV/42Ω浪涌保护的MAX14919工业级四通道低边开关。

MAX14919评估套件内置隔离电源和信号接口，为MAX14919中的四个低边开关提供引脚电平控制。评估套件还具有反向电流保护功能，可防止因输出端和返回端接线错误造成的损坏。

评估套件已安装MAX14919AUP+（20 TSSOP-EP，6.5mm x 6.4mm尺寸）器件。



应用

  • 工业数字输出
  • 电机控制
  • PLC和DCS系统
  • 继电器和电磁阀驱动器
