优势和特点

隔离基于SPI或UART的Pmod兼容模块与主机系统
数据速率从2Mbps至20Mbps或更高，取决于具体配置
2引脚接头连接外部电压，以实现模块隔离
提供600V_RMS隔离，持续时间60s
隔离四路SPI或UART信号，以及两个控制信号
单向输出具有短路保护
12引脚Pmod兼容连接器(公头)，连接主系统
12引脚Pmod兼容连接器(母头)，连接模块
符合RoHS标准
经验证的PCB布局
完全装配并经过测试

产品详情

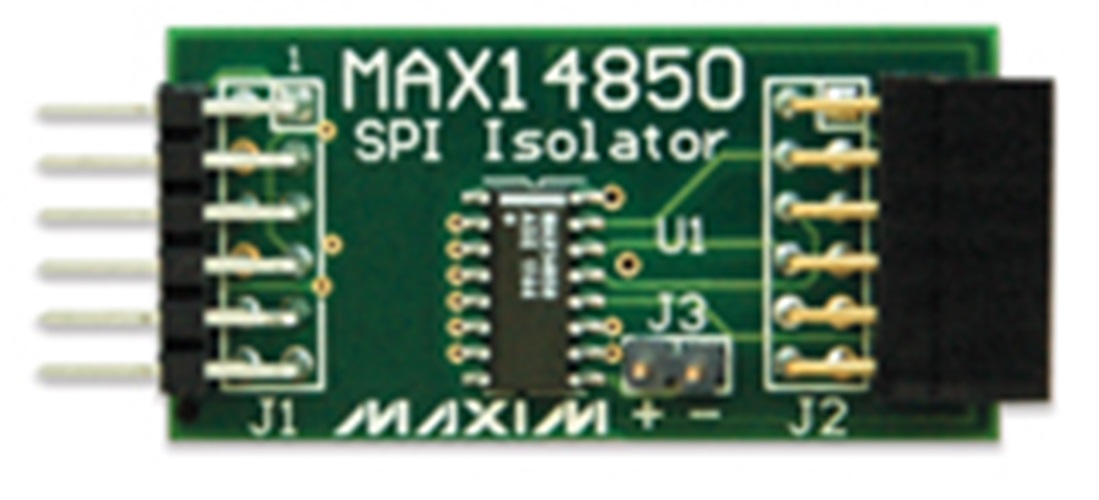

MAX14850PMB1外设模块使用MAX14850数字隔离器隔离SPI或UART模块与其它任一主系统，主系统可通过Pmod™兼容扩展端口配置为UART或SPI接口。该外设模块首先插入主机Pmod端口，另一UART或SPI模块则插入该外设模块的12引脚Pmod兼容连接器，从而实现与主机之间的电气隔离，副边电源连接到该外设模块。

IC采用Maxim专有的工艺技术提供6通道数字隔离器，单芯片设计为不同电源域的电路提供紧凑、低成本的数字信号传输。六个通道中的四个为单向通道，每个通道支持DC至50Mbps传输速率，四个通道中的两个通道沿各自方向将数据传送到隔离层的另一侧。两个双向通道采用开漏架构，每个通道可支持DC至2Mbps的数据速率。

有关IC工作的详细信息，请参考MAX14850 IC数据资料。
