MAX11259PMB

产品详情

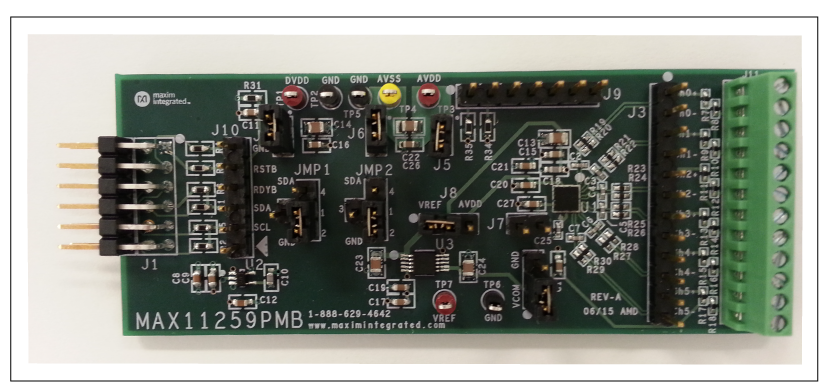

MAX11259PMB外设模块(Pmod™)提供必要的硬件接口电路，使得MAX11259 24位、6通道、64ksps、集成PGA Δ-Σ ADC可连接至任何使用Pmod兼容扩展端口配置I²C通信的系统。外设模块包括图形用户界面(GUI)，通过USB2PMB2#实现目标器件与PC之间的通信。外设模块可工作在多种模式：

1. 使用USB2PMB2#适配器：在“独立模式”下，外设模块通过USB2PMB2#适配器板连接至PC，可实现部分外设模块功能，采样率、样本大小有限制，且不支持相干采样。


2. 用户I²C模式：外设模块提供12引脚Pmod接头，可通过用户提供的I²C接口连接SCL、SDA、RSTB和RDYB信号。

外设模块包括兼容Windows XP^®、Windows^® 7和Windows 8.1的软件，方便熟悉IC特性。外设模块GUI支持不同的样本大小、可调采样率、内部或外部基准选项，绘图软件包括采样信号的FFT和直方图。

外设模块可由本地+3.3V电源供电，已安装采用36焊球WLP封装的MAX11259AWX+。

应用

• 电池供电仪表
• 压力传感器
• 可穿戴电子产品
• 称重仪
