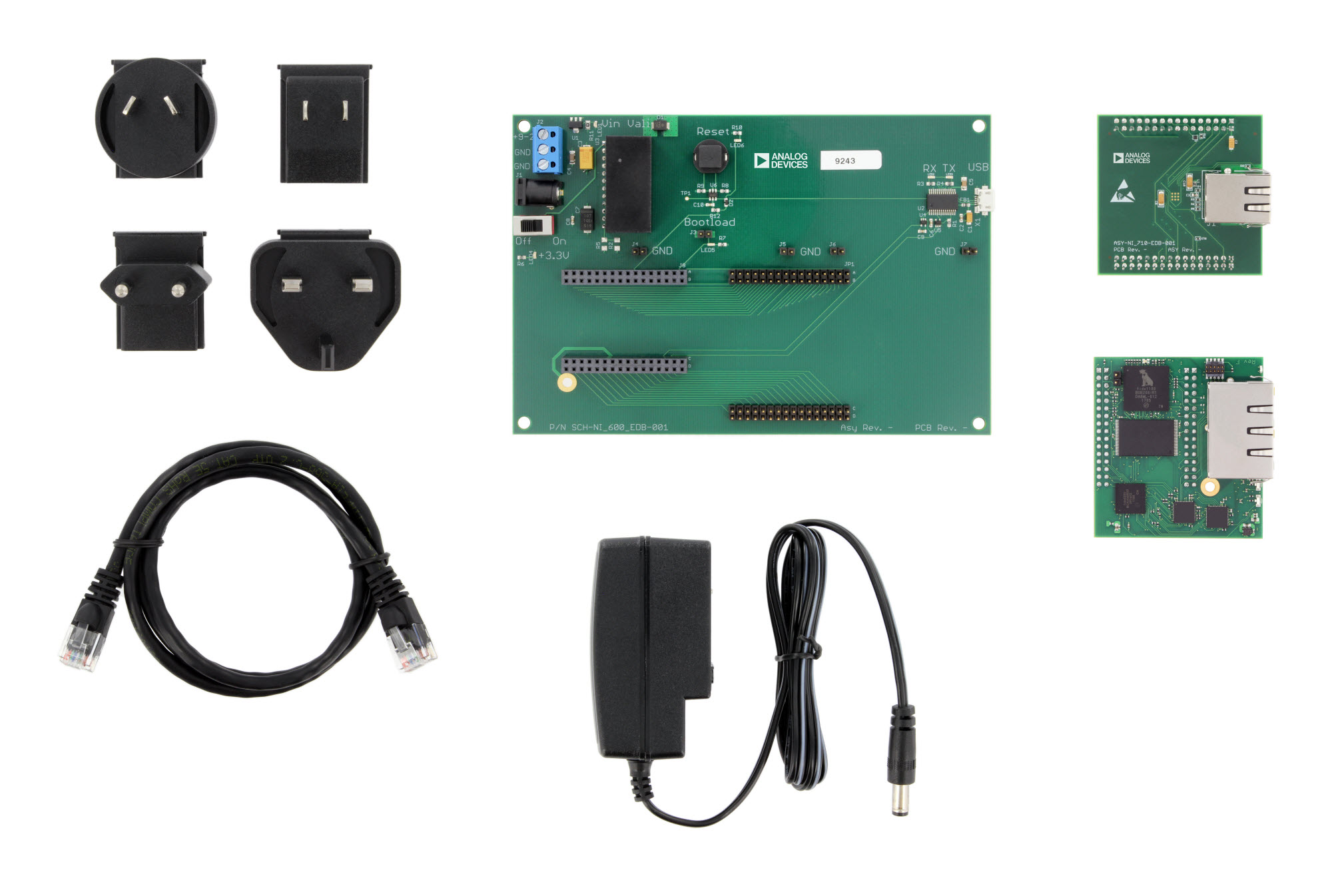

EVAL-RapID-TSNEK

产品详情

该评估板已停产，不再推荐。

TSN 评估套件经配置后可以提供 TSN 网关功能，以便快速评估 TSN 特性和功能并有效地了解 TSN 的工作方式。通过这种方式，您就可以利用 fido5000 实时以太网多协议 (REM) 交换机芯片在您的产品应用中提供 TSN 解决方案。下图显示 TSN 套件架构与“分区式”通信架构以及“整合式”通信架构之间的关系。

使用 TSN 网关功能可让非 TSN 器件参与 TSN 网络，而无需在器件本身上实现 TSN 特定的功能。TSN 网关具有符合下述 IEEE 规格的内置功能：

• 802.1AS, AS-REV – 时间同步
• 802.1Qbv – 通信流量调度
• 802.1Qci – 入口监管
• 802.1CB – 无缝冗余
• 802.1Qcc – 流预留协议
• 802.1Qbu / 802.3br – 优先

TSN 网关预装了支持 802.1AS、802.1Qbv、802.1Qcc 和流转换的软件，并将提供软件更新以增加 TSN 功能和纠正任何互操作性问题。802.1Qcc 目前通过 Web 服务器实现，但其最终实现方式将允许中央网络控制器 (CNC) 配置网关。
