EVAL-MAX77985-77986 评估套件

概览

优势和特点
产品详情

优势和特点

高效率单节电池开关充电器
- 使用MAX77986充电，最高电流5.5A
- 4A、12V输入时降压效率为92%
绝对最大输入额定电压：+28V
输入工作电压范围：4.7V至19V
支持反向升压，提供高达12V的可编程输出电压选项
LED充电状态输出
可通过按钮操作退出运输模式
外部放电FET使能输出
挂起模式专用输入(SUSPND)
支持噪声敏感型应用的扩频功能

9V和15V电源的可编程拔出检测
USB Type-C独立控制器支持可定制固件
USB Type-C 1.3版和PD 3.0兼容
支持USB接收端（Sink）/USB源（Source）/DRP端口
支持PPS Sink
支持快速角色交换（FRS）初始Sink（接收端）
带OCP的集成VCONN开关
支持Try.Snk
支持BC1.2传统充电器检测

产品详情

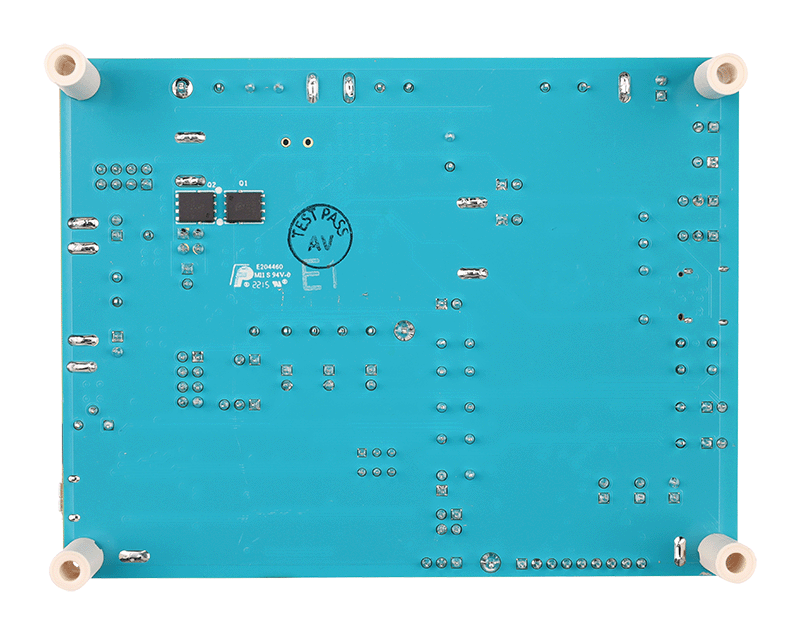

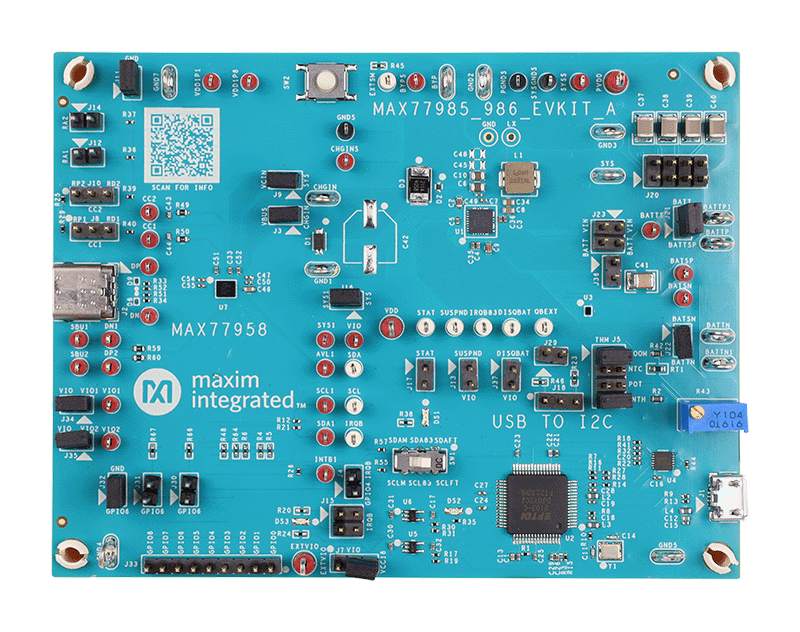

MAX77985/MAX77986评估套件（EV套件）是一款装配完成且经过测试的印刷电路板(PCB)，用于演示MAX77985A/MAX77985B/MAX77986A/MAX77986B单节锂离子电池充电器。

MAX7798XX系列IC适用于1S Li+电池应用，可在4.7V至19V输入电压下工作，最大充电电流为3.5/5.5A。该IC提供反向升压以及全集成低功耗开关，可实现小尺寸高效率解决方案。该评估套件用于演示IC的性能，可轻松评估采用MAX77958 USB Type-C PD控制器的完整USB Type-C^® PD解决方案。这种组合允许通过USB Type-C端口为电池快速充电，以及使用电池OTG模式为USB Type-C端口反向供电。

包装中随附Micro-B USB线缆，用于连接Windows PC的USB端口与IC的从机I²C端口。基于Windows^®的图形用户界面(GUI)软件提供了一个用户友好的界面，方便轻松使用IC功能。
