EVAL-LTC2065-TQFN

产品详情

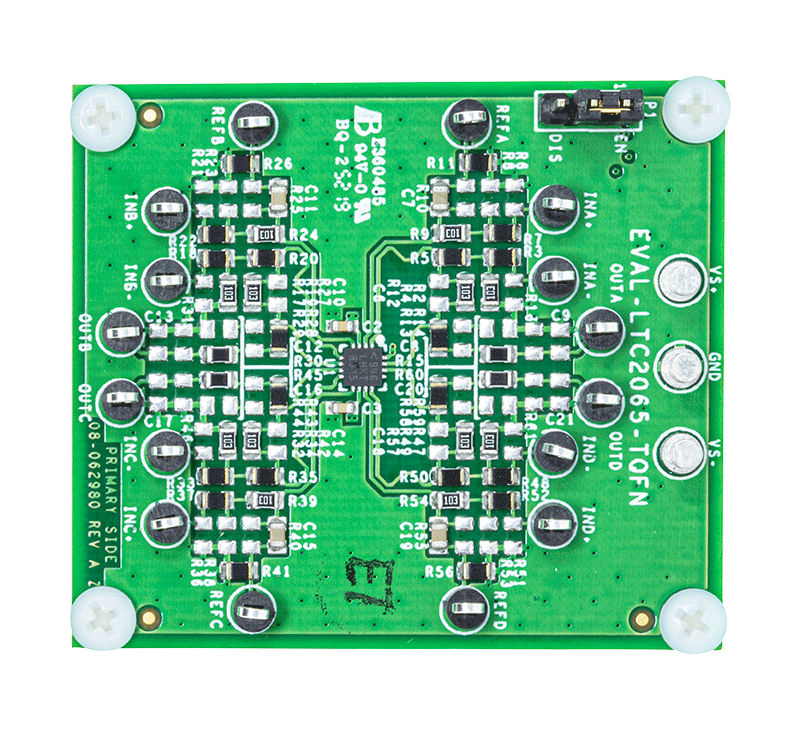

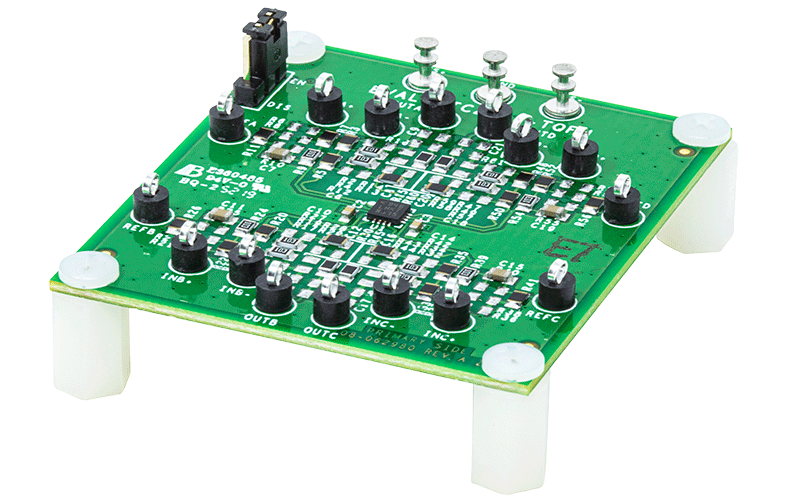

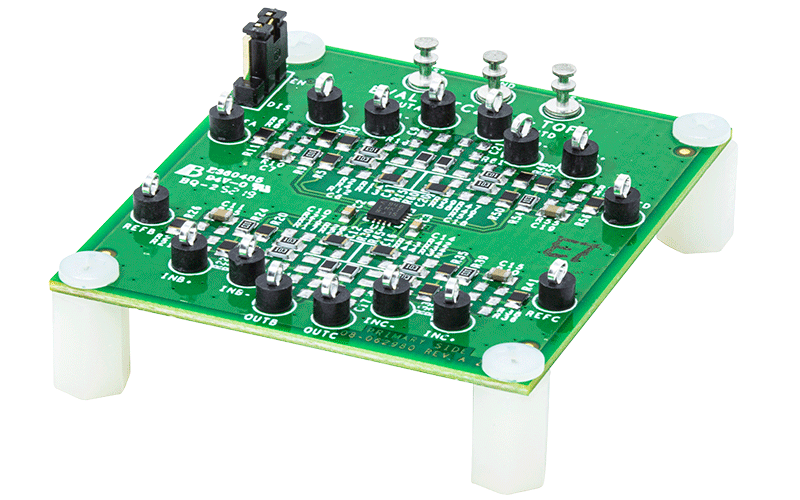

EVAL-LTC2065-TQFN评估了LTC2065 16引脚、四通道、引脚框架芯片级封装 (LFCSP)/方形扁平无引脚封装(QFN)运算放大器（运放）。EVAL-LTC2065-TQFN是一种预填充板，使用2增益配置，在同相输入端具有一个低通滤波器，其截止频率为480 Hz。由于该套件的压摆率限制，该通带对于大多数输入信号都足够。为了使斩波时钟馈通的影响较小化，请将信号带宽限制为比内部斩波频率低至少十倍，对于LTC2065，该频率为5 kHz。

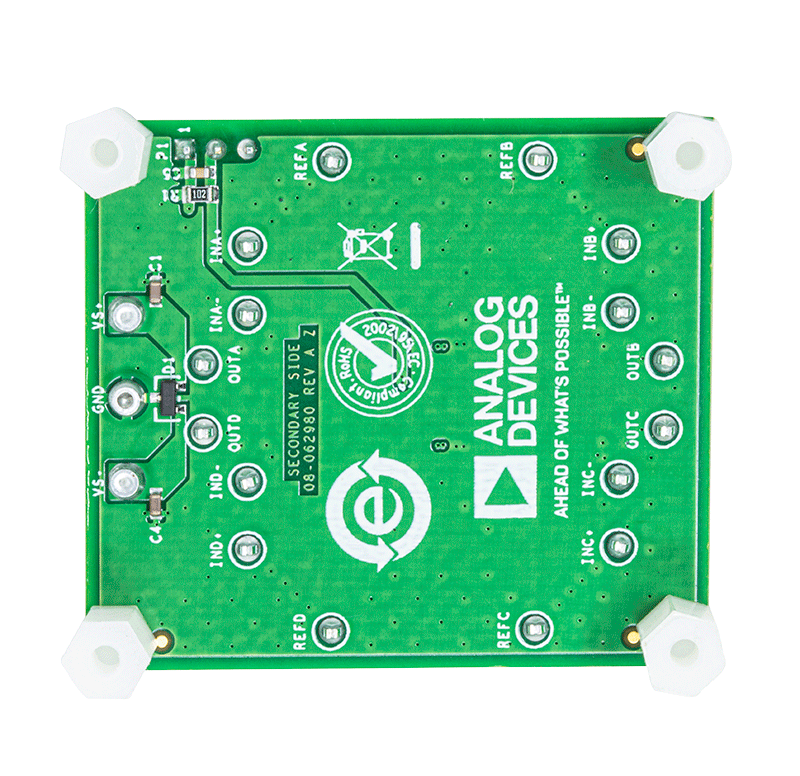

EVAL-LTC2065-TQFN设计实现了简化和高效使用。批量测试点用于输入和输出。优化的EVAL-LTC2065-TQFN接地平面、组件布置和电源，提供了较大的电路灵活性和性能。裸露焊盘或EPAD，与V− 引脚短接（也连接到VS− 转塔），这是套件运行所必需的。EVAL-LTC2065-TQFN结合了表面贴装技术(SMT)，几乎所有组件的尺寸均为0805，以简化安装，并在需要时可以选择更换和焊接，但旁路电容（C1到C4）除外，其尺寸固定为0603。EVAL-LTC2065-TQFN还具有未填充的电阻和电容焊盘，为用户提供了选择和灵活性，以实现不同的应用电路和配置，例如有源环路滤波器，互阻放大器(TIA)和检测放大器。
