EVAL-LT8641A

产品详情

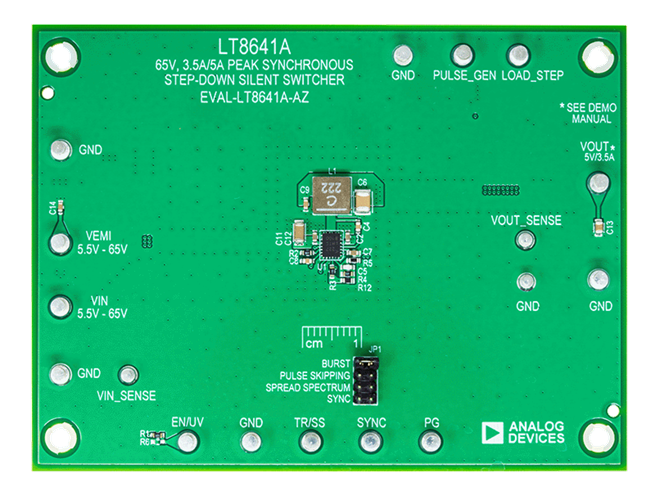

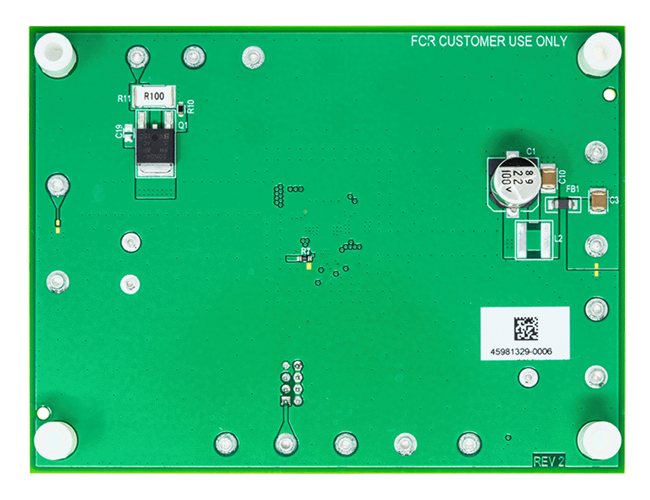

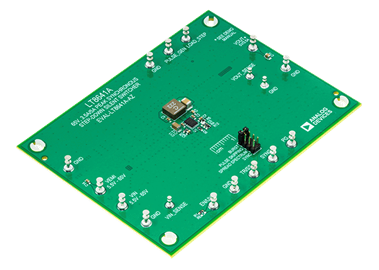

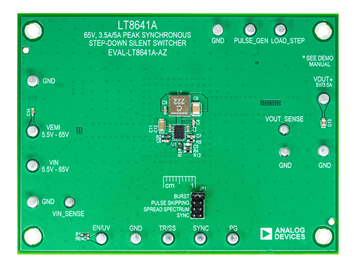

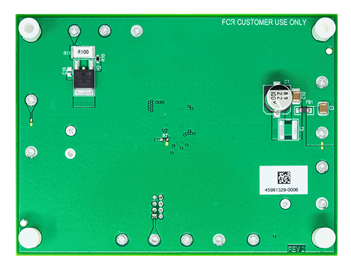

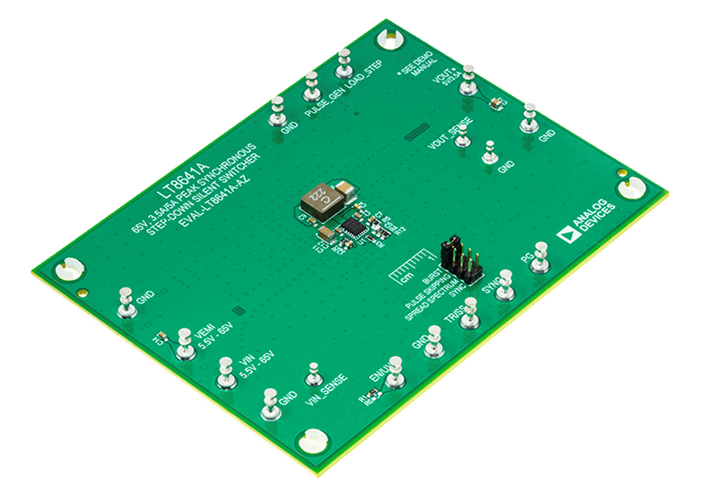

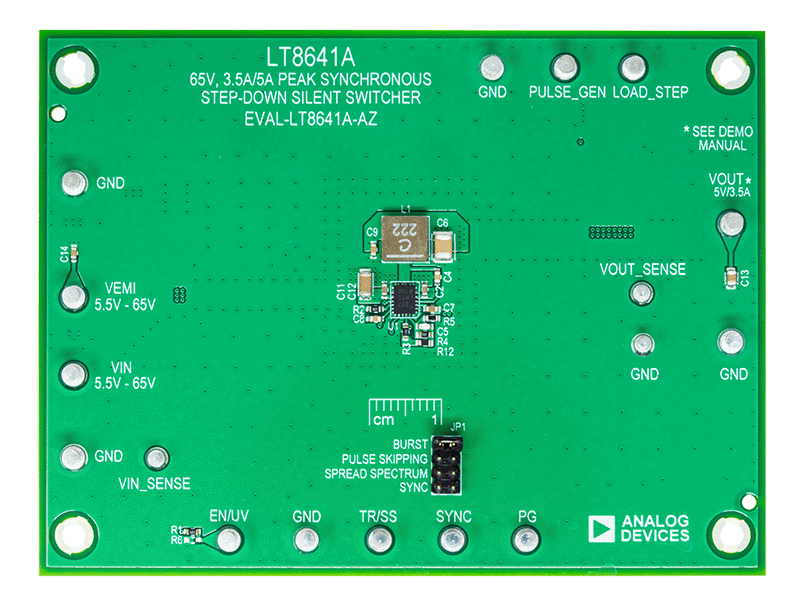

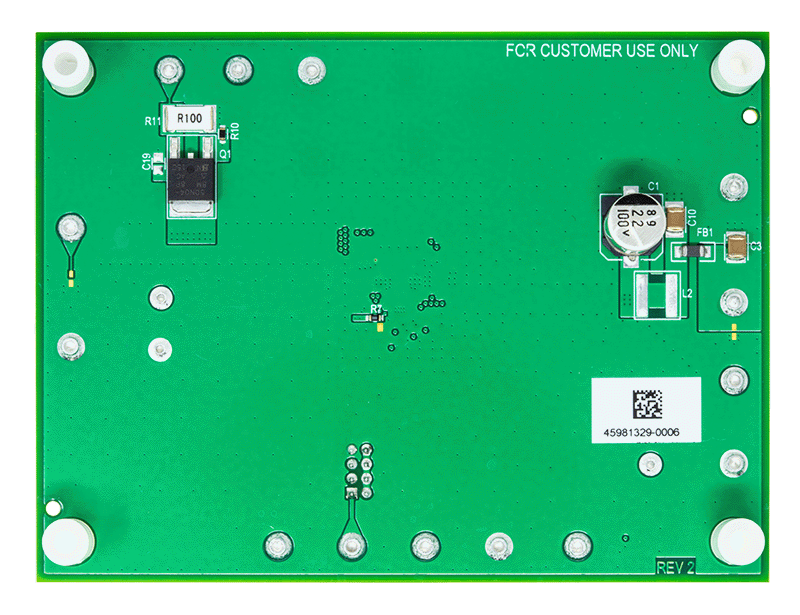

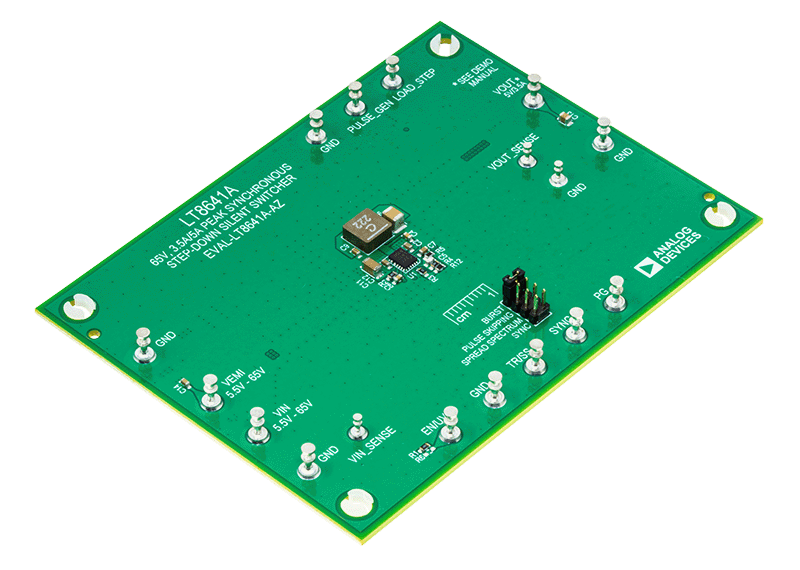

评估电路 EVAL-LT8641A-AZ 是一款 65V、3.5A/5A 峰值同步降压型 Silent Switcher^®，具有展频调制功能，内置 LT8641A。该演示板可通过 5.5V 至 65V 的输入生成 5V 的输出。由于输入范围宽，因此可使用各种输入源，例如汽车蓄电池和工业电源。LT8641A 是一款紧凑、超低发射、高效且高速的同步单片降压开关稳压器。顶部和底部电源开关、补偿元件和其他必要电路位于 LT8641A 内部，可最大限度地减少外部元件并简化设计。特殊的 Silent Switcher 架构充分减少了 EMI 辐射。可选展频模式可以进一步改善 EMI 性能。Burst Mode^® 操作中的超低静态电流 (2.5μA) 可在极轻负载下实现高效率。凭借 35ns 的快速最短接通时间，能够以高频率实现高 V_IN 到低 V_OUT 的转换。

可通过振荡器电阻器或外部时钟，在 200kHz 至 3MHz 的范围内对 LT8641A 开关频率进行编程。评估板的默认频率为 2MHz。评估板上的 SYNC 引脚通过 JP1 接地，以实现低纹波突发工作模式。将 JP1 移至 PULSE SKIPPING 位置
即可改为跳脉冲工作模式。一旦 JP1 处于 SPREAD SPECTRUM 位置，就会向 SYNC 引脚施加 V_CC 以实现低 EMI 扩频运行。要与外部时钟同步，请将 JP1 移至 SYNC 并对 SYNC 转盘应用该外部时钟。用户指南中的图 1 显示了在突发工作模式下 12V 和 24V 输入时的电路效率。

用户指南中的图 2 显示了电路板（带 EMI 滤波器）的 EMI 性能。图 2 中的红线表示 CISPR25 Class5 峰值限制。该图显示该电路以较大裕量通过了测试。为实现如图 2 所示的 EMI/EMC 性能，需要输入 EMI 滤波器，并且输入电压应施加在 VEMI 转盘上。

LT8641A 数据手册提供了完整的零件、运行说明和应用信息。结合 EVAL-LT8641A-AZ 的用户指南阅读本数据手册。LT8641A 采用 3mm × 4mm 塑料 QFN 封装，利用裸焊盘以实现低热阻。有关实现低 EMI 运行和出色热性能的布局建议，请参阅数据手册的“低 EMI PCB 布局和散热考虑因素”以及“峰值输出电流”部分。
