用户手册 Rev. 0
1 查看全部

概览

优势和特点

  • 包含以下内容的独立板
    • HMC8074 低噪声、四频段、VCO
    • ADG1604 4:1 多路转接器，滤波选项
    • LT3042 稳压器
    • 报头连接允许使用 Arduino Uno 或 Linduino 微控制器
  • 由单一 6.0 V 电源外部供电

产品详情

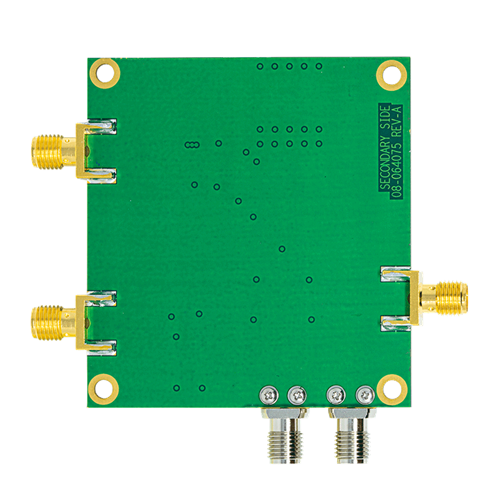

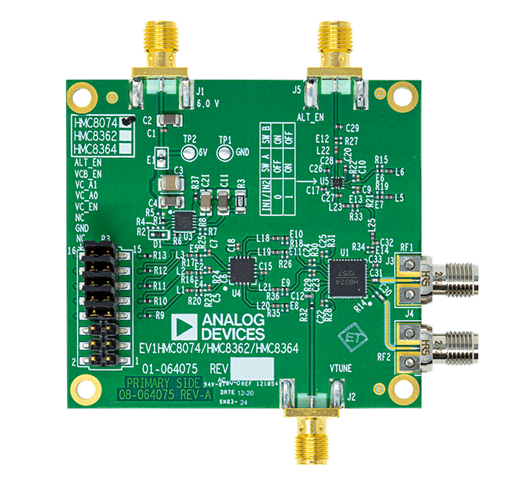

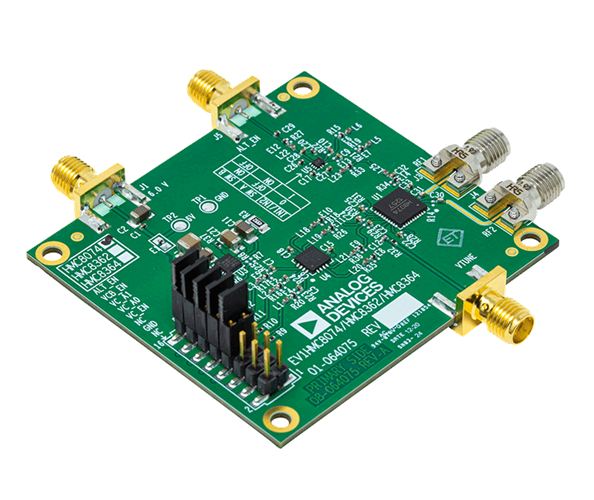

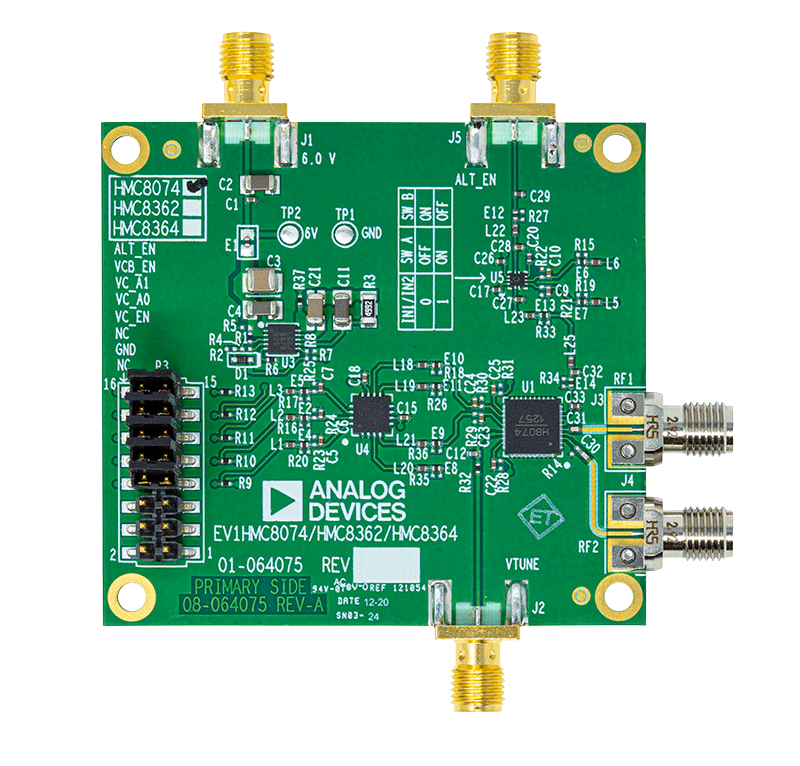

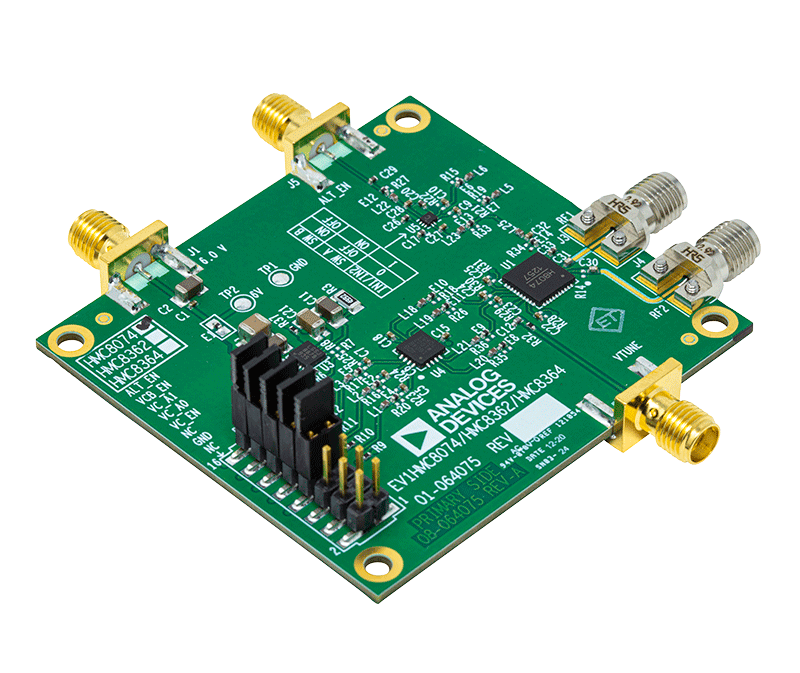

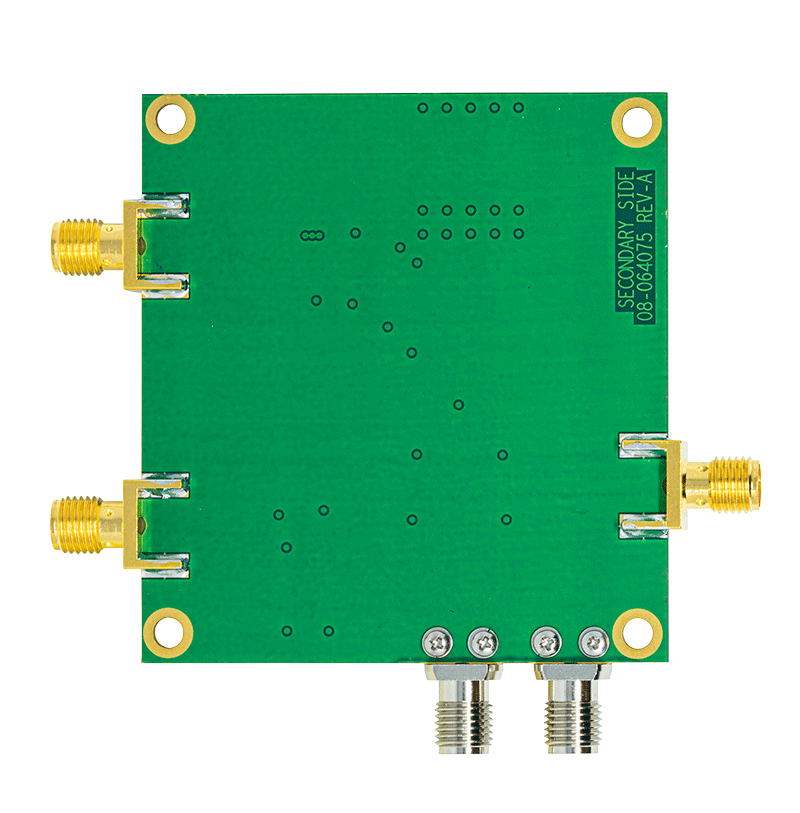

EV1HMC8074LP6G 评估 HMC8074 低噪声、四频带、单片微波集成电路 (MMIC)、压控振荡器 (VCO) 的性能。图 1 显示了 EV1HMC8074LP6G 的照片。EV1HMC8074LP6G 包含 HMC8074 VCO、LT3042 超低噪声电压稳压器、跳线、ADG1604 4:1 多路复用器以及超小型版本 A (SMA) 和 2.92 mm K 连接器。

有关 HMC8074 的完整详细信息，请参阅 HMC8074 数据手册，在使用 EV1HMC8074LP6G.-EVALZ 时，必须同时参阅该数据手册和本用户指南。
