EVAL-HMC798ALC4
HMC798A 评估板

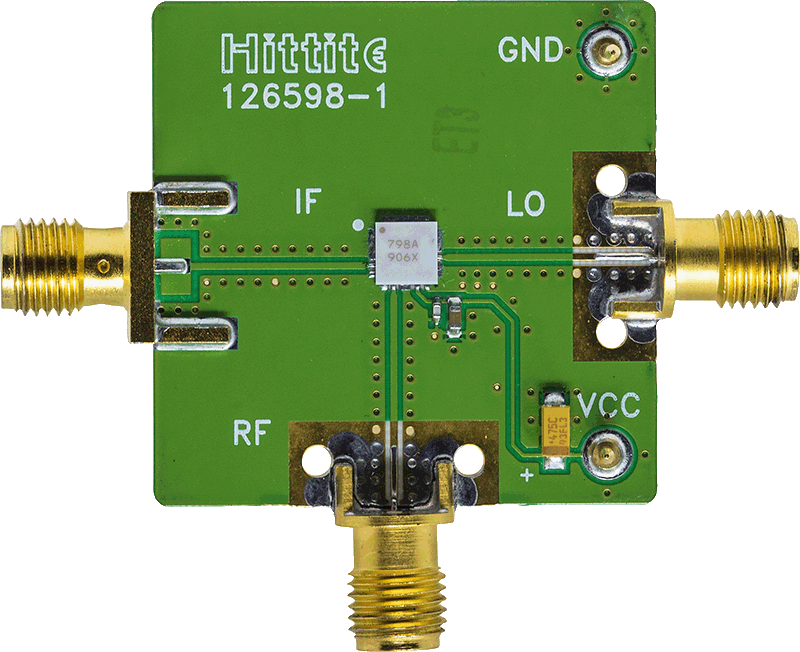

顶部
概览
优势和特点
- 单正电源：5 V (97 mA)
- 转换损耗：10 dB（典型值，24 GHz至30 GHz时）
-
10.5 dB（典型值，30 GHz至34 GHz时，上变频器）
- 输入IP3：17.5 dBm（典型值，24 GHz至30 GHz时）
-
20 dBm（典型值，30 GHz至34 GHz时，上变频器）
- 2LO至RF隔离：36 dB（典型值，30 GHz至34 GHz时）
- 宽IF带宽：DC至4 GHz
- 集成LO放大器：4 dBm输入
- 次谐波(×2) LO
- 符合RoHS标准的24引脚、3.90 mm × 3.90 mm LCC封装
产品详情

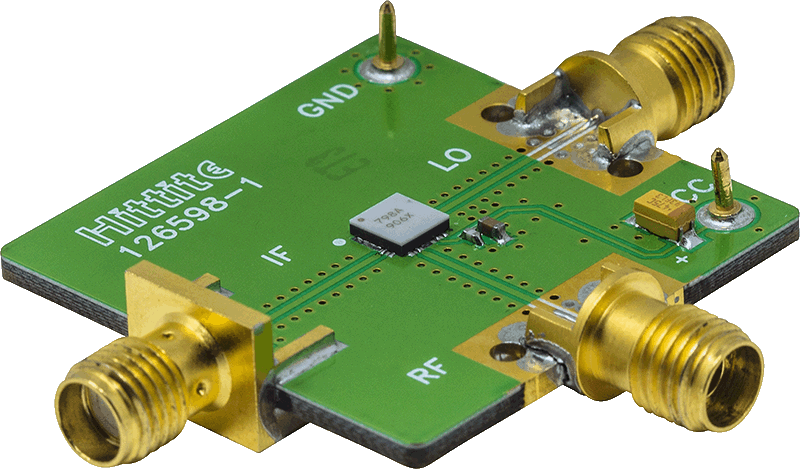

集成LO放大器的24-34 GHz次谐波(x2) MMIC混频器，焊接在采用专门RF设计的评估板上。文档
-
HMC798ALC4 Gerber Files2018/12/14ZIP142 K
