概览

优势和特点

  • 边缘安装超小型A(SMA)连接器
  • 可轻松连接至测试设备和其它电路
  • 片内LDO可产生干净的电压电平以实现最佳功能，并将所需的电源连接减至1条
  • 通过跳线轻松访问各种电源引脚
  • 可配置的外部参考分频器
  • 可通过VTUNE EXT评估板连接端口配置片内外部VCO
  • 辅助PLL-VCO输出
  • 外部VCO输入

产品详情

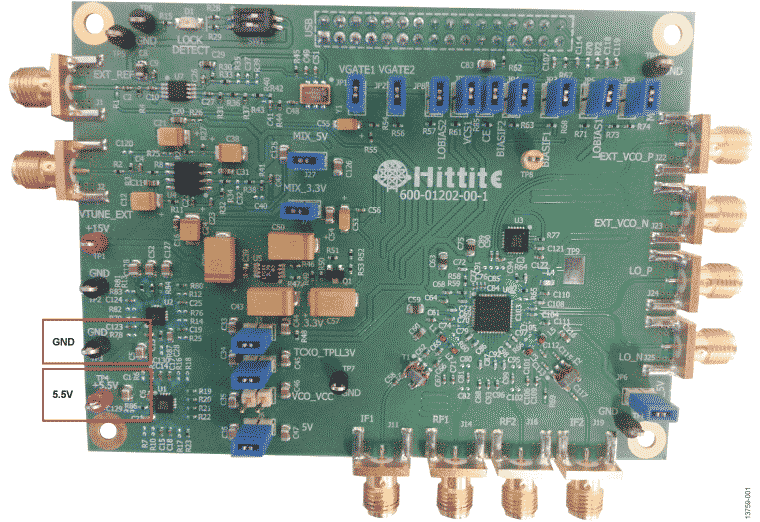

该评估套件允许用户与集成小数N/整数N分频PLL和VCO的双通道下变频器HMC1190ALP6NE进行通信。 HMC1190ALP6NE RF评估板提供：

  • 偏置引脚，从而可根据用户需求改善HMC1190ALP6NE性能。
  • 外部差分VCO输入和辅助电荷泵输出。 这些选项允许用户使用针对混频器LO输入的外部VCO。
  • 辅助差分LO输出，允许用户使用HMC1190ALP6NE的内部PLL/VCO作为频率高达4100 MHz的信号源。
  • 片内VCXO（电压控制晶体振荡器）和小型PLL，从而提供更高的相位噪声性能。
  • 外部参考输入允许用户将HMC1190ALP6NE的PLL/VCO锁定于其系统时钟。
  • 环路滤波器器件和电源稳压器，可创建完整的合成器测试平台。 可重新配置评估板，配合外部基准电压源一起使用。

套件包括USB接口板和生成图形用户界面(GUI)的软件，允许用户：

  • 读取和写入所有合成器/PLL寄存器。
  • 观察所有合成器/PLL寄存器的编程和调试状态
  • 编程合成器/PLL的输出频率
  • 参考分频器和电荷泵电流
  • 监控锁定检测状态
  • 保存和重新调用合成器/PLL配置
  • 在分数和整数模式之间进行切换
  • 扫描合成器/PLL的工作频率范围
  • 通过用于测量建立时间的“跳频”功能，在两个频率之间交替

相关产品

包装内含

  • HMC1190A Evaluation Board
  • USB Interface Board
  • 6-FT. Cable from USB A Male to USB B Male

系统需求

  • DC Power Supply and DC Cables
  • Computer (PC) with Standard USB Port
  • Operating system of Windows 2000®, Windows XP®, Windows Vista® or Windows 7®
  • Microsoft .NET Framework 3.5 or higher (available for download from Microsoft Corporation)
