EVAL-ADUM3481
ADUM3481评估板
顶部
概览
产品详情

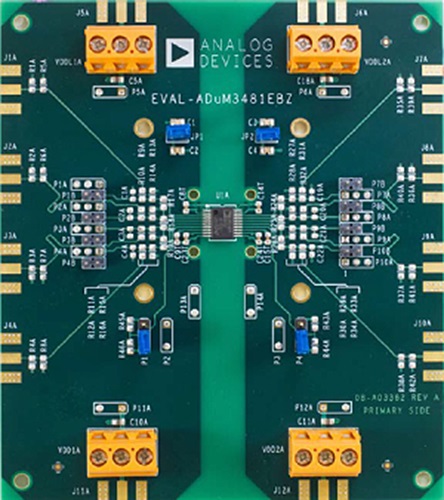

EVAL-ADuM3481EBZ支持3750 V隔离额定值、4通道iCoupler®隔离器ADuM3480/ADuM3481/ADuM3482。 该评估板提供JEDEC标准20引脚SSOP焊盘布局，支持信号扇出和回送，以及较优旁路电容。 信号可连接至电路板，也可通过边缘安装型SMA连接器（单独出售）或端子板连接电路板，实现电源连接。 电路板集成200密耳接头位置，可兼容Tektronix有源探头。该板遵循印刷电路板(PCB)的4层板较佳设计实践，隔离栅两侧分别集成全电源和接地层。 该板没有其他抗电磁辐射或削减噪声的设计特性。 在高的工作速度下，或者需要超低辐射时，请参考AN-1109应用笔记，了解其他电路板布局技巧。
