EVAL-ADR1000
ADR1000 8 针 TO-99 超稳定加热埋地齐纳电压基准评估板

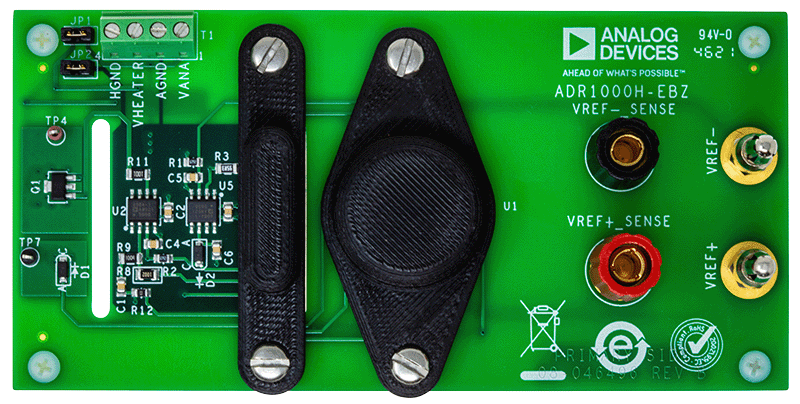

顶部
概览
优势和特点
- 包括完整的应用电路，包括参考回路和加热器回路

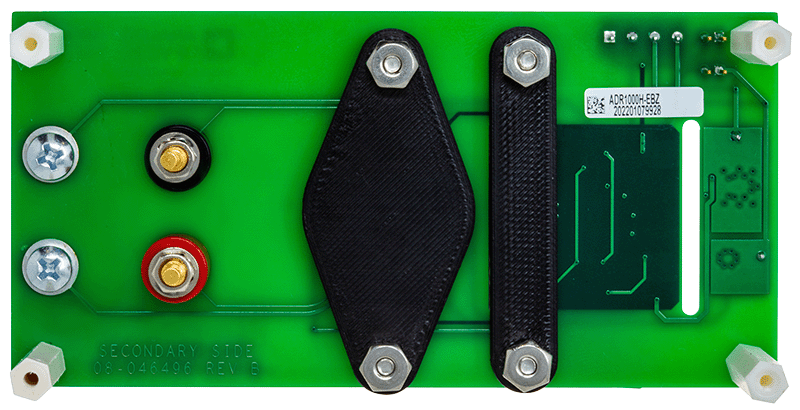

- 包括 ADR1000 的顶盖和底盖
- 包括 VPG 箔电阻器的顶盖和底盖
- 面板安装的香蕉插头具有标准的 0.75" 中心
- 标准 0.75" 香蕉中心直接与 HP3458 或标准双电缆配合
- 包括用于低热量的碲化物铜母香蕉插孔
- 符合 RoHS 标准
产品详情

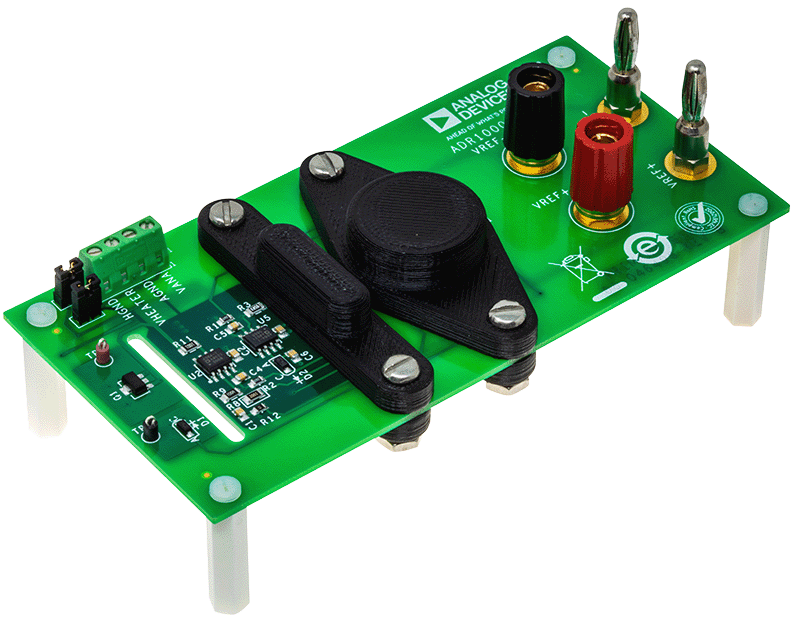

ADR1000H-EBZ 允许评估 ADR1000AHZ，采用 8 引脚 TO-99 封装的超稳定 6.6V 分流电压基准
DUT 位于 PCB 的扇形切口中心，旨在削弱从 PCB 到 DUT 的机械耦合（对温度和湿度有效，但对弯曲无效）。PCB 中还有热“挡板”（插槽），以防止热量从加热器晶体管耦合到控制电路，以及 DUT 和电阻器之间。与旧款 LTZ1000 一样，加热器温度由标准 13k:1k 分压器设置。但是，由于 ADR1000 施加到分压器的电压略低，ADR1000 的运行温度 (75C) 比 LTZ1000 (70C) 高约 5 度。
相关产品
使用入门
需要的设备
- 能够提供 12V 至 18V（标称 15V）的台式实验室电源
- 数位数字万用表（如 HP3458 或 Keithley 2001）
- 两根香蕉插头电缆，或一根双电缆
- 一根附加电缆，用于带 Guard 的仪表，或使用 Pomona 1167-18
