EVAL-ADP7158
ADP7158评估板
顶部
概览
优势和特点
- 电源抑制比(PSRR)
- 70 dB（1 kHz至100 kHz）；50 dB (1 MHz)，VOUT = 3.3 V，VIN = 4.0 V
- 低噪声
- 100 Hz到100 kHz总积分噪声：0.9 µV rms
- 10 Hz到100 kHz总积分噪声：1.6 µV rms
- 噪声频谱密度：1.7 nV/√Hz（10 kHz到1 MHz）
- 低压差：200 mV（典型值，VOUT = 3.3 V，IOUT = 2 A）
- 最大输出电流：2 A
- 输入电压范围：2.3 V至5.5 V
- 低静态电流、低关断电流
- 初始精度：±0.6%（ILOAD = 10 mA时）
- 在整个线路、负载与温度范围内的精度：±1.5%
- 10引脚3mm x 3mm LFCSP和8引脚SOIC封装
产品详情

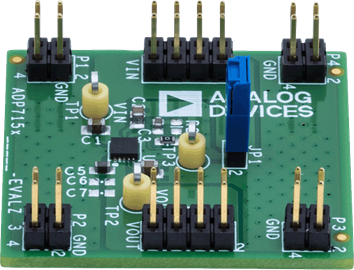

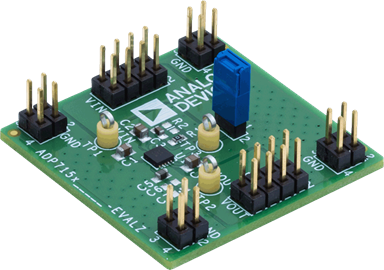

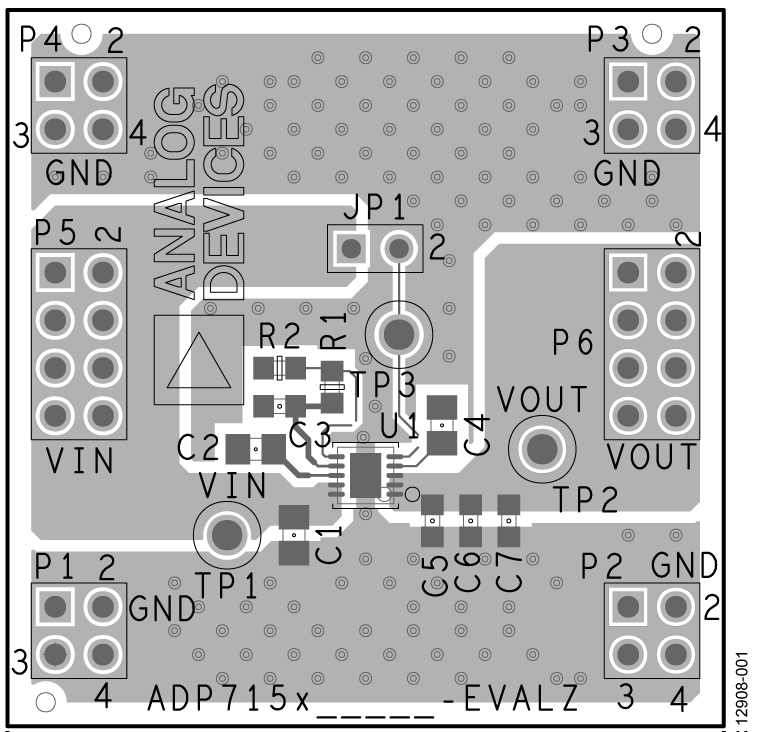

ADP7158CP-3.3EVALZ评估板展示了超低噪声、2 A、固定输出、射频(RF)线性稳压器ADP7158的工作原理和功能。
使用单电压电源、负载电阻、电压表或电流表，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。
超低噪声、2 A、线性稳压器ADP7158的完整技术规格参见ADI公司的ADP7158数据手册。使用评估板时，应同时参阅数据手册和用户指南UG-794。
