EVAL-ADP2380/ADP2381
ADP2380/ADP2381 评估板
顶部
概览
优势和特点
- 输入电压： 4.5 V至20 V
- 输出电压精度：±1%
- 集成44 mΩ高端MOSFET
- 连续输出电流
4 A，对于ADP2380
6 A，对于ADP2381 - 可编程开关频率： 250 kHz至1.4 MHz
- 同步至外部时钟： 250 kHz至1.4 MHz
- 180°反相同步
- 可编程UVLO
- 电源良好输出
- 外部补偿
- 提供外部可调选项的内部软启动
- 启动后进入预充电输出
产品详情

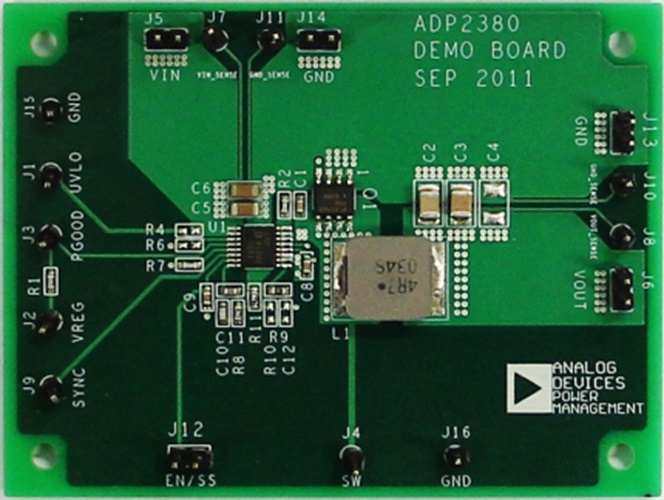

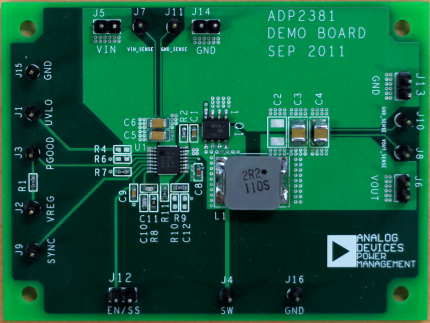

ADP2380/ADP2381评估板是完整的、4 A/6 A、20 V降压稳压器解决方案，用户可采用近乎理想的印刷电路板(PCB)布局来评估ADP2380和ADP2381的性能。
开关频率可在250 kHz至1.4 MHz范围内进行编程，或可同步至带180°相移的外部时钟，从而实现可堆叠多相功率解决方案。
ADP2380/ADP2381评估板输出预设为3.3 V，且开关频率设置为500 kHz。 不同的输出电压设置可以通过选用合适的无源器件来实现。 环境工作温度范围为−40°C至+85°C。
有关ADP2380和ADP2381调节器的完整详情可参考ADI公司提供的ADP2380和ADP2381数据手册，应同时参阅数据手册和本用户指南。
文档
-
UG-504：集成低端驱动器的20 V、4 A/6 A同步降压稳压器ADP2380和ADP2381评估板2013/1/9PDF410 kB
