概览

产品详情

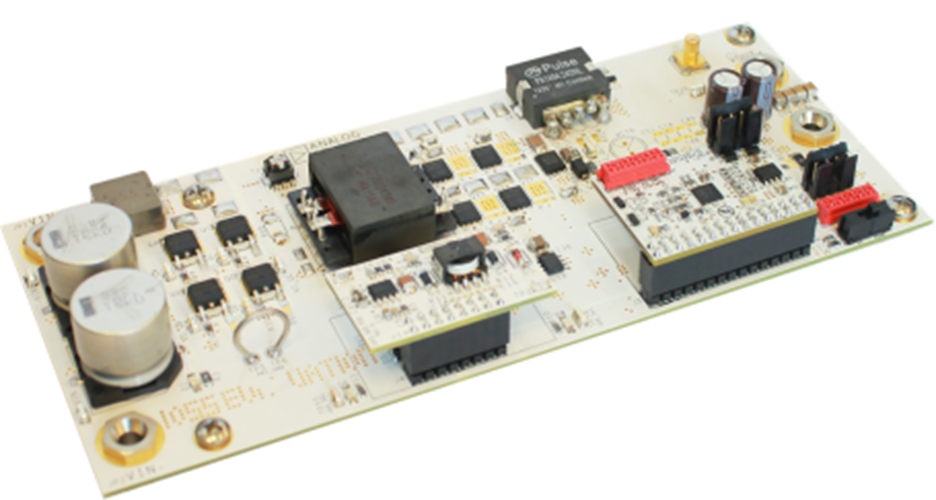

该评估板采用在125 kHz开关频率下工作的隔离式全桥拓扑，具有全桥副边整流功能。 其额定输出为12 V、20 A，输入范围为38至60 VDC。

评估板使用ADP1055数字控制器作为主控制器，提供PWM、电压和电流检测、反馈等各种功能，此外还提供OCP、OVP和OTP等保护功能。

ADP1055内含诸如黑匣子、有源缓冲器、恒流模式、双倍更新速率、数字补偿等高级功能。

相关产品

文档

  • 查看全部 (1)
  • 用户手册 (1)
    • Document Type

    软件

    评估软件

    ZIP
    34.04 M
    ADP1055 Software (Rev. 2.1.12)
    This software is used to program the ADP1055. It is truly graphic and interactive. Power design engineers with no prior programming experience can use the software to monitor and quickly adjust functions like PWM timings, frequency, filter settings, protection limits, etc.

    硬件 (1)

    转接板
