EVAL-ADL8121

产品详情

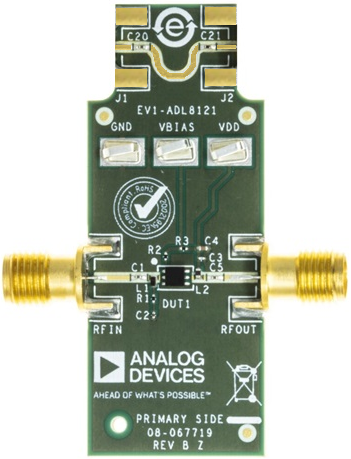

ADL8121-EVALZ 由用 10 毫米厚的 Rogers 4350B 和 Isola 370HR 铜箔制成的 4 层印刷电路板 (PCB) 组成，形成 62 毫米的标称厚度。ADL8121-EVALZ 上的 RFIN 和 RFOUT 端口都接入超小型 A (SMA) 母头同轴连接器，其相应的射频迹线都有 50 Ω 特性阻抗。ADL8121-EVALZ 装有适合在 ADL8121 的整个 -40°C 至 + 85°C 工作温度范围内使用的组件。为校准板的回溯损耗，J1 和 J2 连接器之间提供一个直通校准路径。J1 和 J2 必须安装 RF 连接器和电容器，才能使用该直通校准路径。有关直通校准路径的性能，请参阅图 3 至表 1。

连接 ADL8121-EVALZ 的接地路径和 RFOUT/VDD 引脚需要通过表面贴装技术 (SMT) 测试点连接器、GDN 和 VDD。​随附用于 VBIAS 的补充测试点，可轻松连接 RBIAS 引脚（测试点位置见用户手册测试点小节的图 5）。

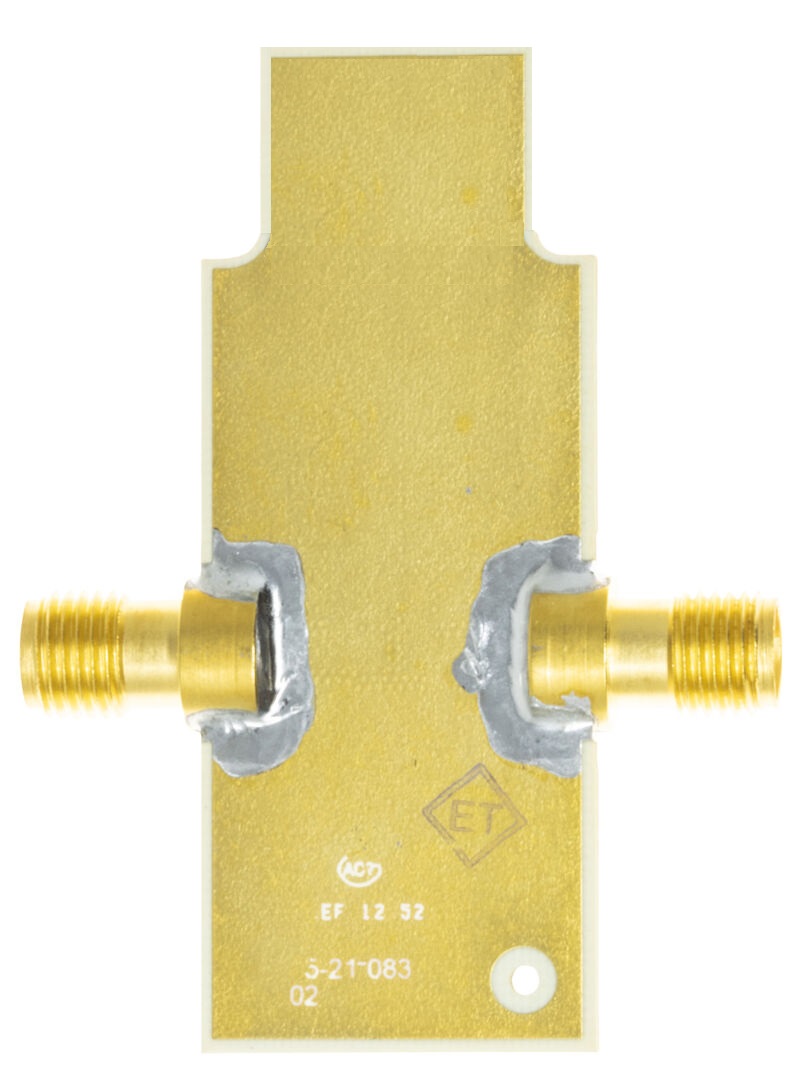

ADL8121-EVALZ 上的 RF 回溯为 50 Ω，接地共勉波导迹线。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔连接顶部和底部接地平面，并特别关注接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

ADL8121-EVALZ 上的电源去耦电容器代表了用于表征和评定套件的配置。

有关 ADL8121 的完整详细信息，请参阅 ADL8121 数据手册，在使用 ADL8121-EVALZ 时，必须同时参阅该数据手册和本用户指南。
